Lo que conviene fijar antes de abrir rozas
- La electrificación básica es el nivel mínimo útil para una vivienda, no un simple esquema de cables.
- Los circuitos C1 a C5 separan iluminación, tomas generales y cargas más exigentes.
- La protección general debe incluir IGA, diferenciales de 30 mA y puesta a tierra bien ejecutada.
- La caída de tensión, la sección del conductor y el tamaño de los tubos condicionan la calidad real de la instalación.
- Si hay climatización eléctrica, recarga de vehículo o mucha simultaneidad, conviene pensar en electrificación elevada.
Qué resuelve una electrificación básica y cuándo basta
Yo la entiendo como el nivel mínimo útil para una vivienda nueva o una reforma bien planteada: iluminar, alimentar enchufes de uso general y separar las cargas más sensibles o demandantes. La clave no es acumular metros de cable, sino repartir la demanda de forma que cada uso tenga su propio circuito y no haga saltar todo el cuadro por una sobrecarga puntual.
Esta solución basta cuando el uso previsto es doméstico estándar, sin climatización eléctrica intensa, sin secadora independiente, sin recarga de vehículo eléctrico y sin un consumo simultáneo muy alto. En España, el REBT la concibe precisamente para cubrir necesidades primarias sin tener que abrir de nuevo las paredes después.Cuando una vivienda empieza a sumar inducción, horno, lavavajillas, termo, teletrabajo y climatización, yo ya no la trataría como una instalación “justa”, sino como un sistema que necesita más reserva. Esa reserva es lo que evita reformas caras más adelante, y enlaza directamente con el reparto real de circuitos.
Cómo se reparten los circuitos de una vivienda
La lógica es sencilla: un circuito por función, con protecciones independientes. El REBT organiza la vivienda con un mínimo de líneas que separan usos cotidianos y evitan que todo dependa de la misma protección.
| Circuito | Qué alimenta | Protección mínima | Sección mínima | Lectura práctica |
|---|---|---|---|---|
| C1 | Iluminación | 10 A | 1,5 mm² | La base de la vivienda; separa la luz del resto de consumos. |
| C2 | Tomas de uso general y frigorífico | 16 A | 2,5 mm² | El circuito más versátil para enchufes cotidianos. |
| C3 | Cocina y horno | 25 A | 6 mm² | La línea que más agradece una buena previsión de carga. |
| C4 | Lavadora, lavavajillas y termo eléctrico | 20 A | 4 mm² | Evita que la zona de lavado arrastre al resto de la casa. |
| C5 | Tomas de baño y auxiliares de cocina | 16 A | 2,5 mm² | Un circuito pequeño, pero importante por uso y seguridad. |
Lo importante aquí no es memorizar siglas, sino entender la intención del diseño. C1 y C2 sostienen el día a día; C3, C4 y C5 evitan que cocina, lavado y zonas húmedas se mezclen con el resto de la vivienda. Si yo reviso una reforma y veo que todo quedó “más o menos junto”, sé que tarde o temprano aparecerán molestias.
Con ese mapa claro, la siguiente pregunta lógica es qué protecciones hacen que el reparto no sea solo ordenado, sino realmente seguro.

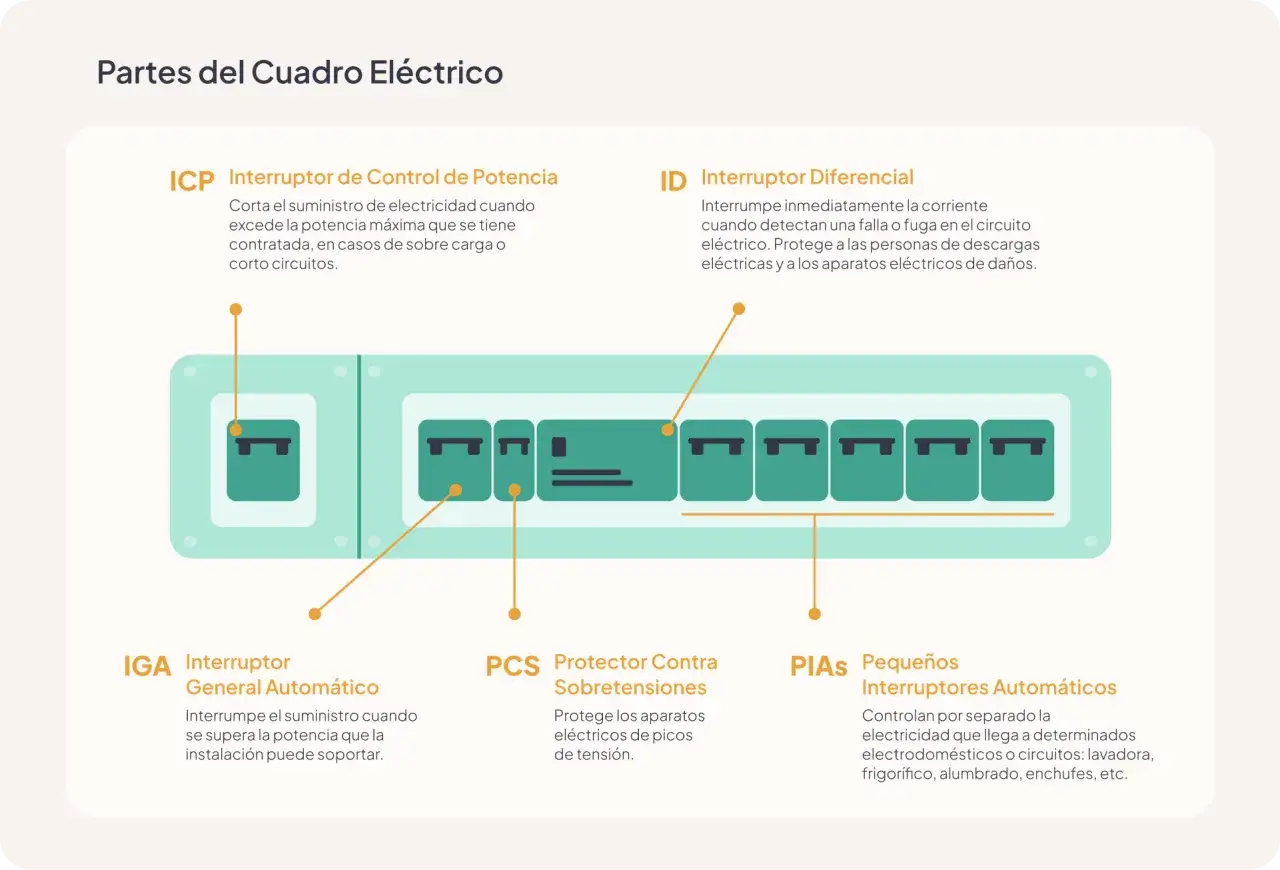

Qué protecciones exige un cuadro bien resuelto
Si yo tuviera que elegir el punto donde más se nota una instalación seria, sería aquí. El REBT fija un interruptor general automático de corte omnipolar, diferenciales de 30 mA que protejan todos los circuitos y, cuando procede, protección contra sobretensiones. El IGA mínimo es de 25 A, pero la intensidad final debe cuadrar con la previsión de carga y con la derivación individual. Además, para que la seguridad sea real y no solo teórica, la toma de tierra y los conductores de protección tienen que estar bien ejecutados. La tierra no adorna el esquema: es la vía que ayuda a que un fallo no termine en una carcasa metálica energizada o en una protección que dispare tarde.Yo también reviso dos detalles que suelen pasarse por alto: que el interruptor general no se confunda con el control de potencia y que el número de diferenciales sea suficiente. Como mínimo, debe haber uno por cada cinco circuitos instalados; en una vivienda pequeña esto parece excesivo hasta que llega una fuga y quieres saber qué zona exacta está fallando.
Con el cuadro claro, el siguiente paso lógico es dimensionar bien el cableado y las canalizaciones, porque una buena protección no compensa una sección mal elegida.
Cómo dimensionar secciones, tubos y caída de tensión
En obra nueva y en reforma, yo no me fijo solo en que el circuito entre en el plano; me fijo en que pueda trabajar sin ir forzado. La referencia práctica del REBT es clara: los conductores de cobre deben respetar la sección mínima de cada circuito y la caída de tensión en la instalación interior no debe superar el 3 % en condiciones de cálculo.
Ese margen parece pequeño, pero cambia mucho el comportamiento de la vivienda. Un tramo largo de iluminación o un circuito de tomas mal dimensionado puede dar síntomas difusos: luminarias algo pobres, electrodomésticos sensibles, disparos molestos o simplemente una instalación que envejece peor de lo necesario.
Yo suelo pensar también en la obra futura. Un tubo algo más holgado, una caja de registro bien situada y una previsión razonable de circuitos extra valen más que apretar al límite y dejar la casa sin capacidad de adaptación. Eso no es derrochar material; es evitar picar otra vez dentro de tres años por una ampliación que ya se veía venir.
En una instalación con criterios sostenibles, dimensionar bien significa no sobredimensionar por reflejo, pero tampoco quedarse tan justo que la reforma obligue a repetir trabajo y generar residuos. Esa prudencia técnica es más eficiente que cualquier promesa comercial.
Errores que veo una y otra vez en reformas
La mayoría de problemas no vienen de una gran mala decisión, sino de pequeñas concesiones acumuladas. Cuando reviso una vivienda, casi siempre encuentro una combinación de estos fallos:
- Mezclar usos que deberían ir separados: iluminación, enchufes generales y electrodomésticos pesados en la misma línea.
- Subestimar la cocina: hoy la cocina concentra más carga que hace una década y sigue siendo la primera zona que obliga a ampliar.
- Olvidar el baño y los auxiliares de cocina: no es un circuito menor; es una zona donde la separación aporta seguridad y orden.
- No dejar reserva en el cuadro: si cada hueco se llena al límite, cualquier ampliación se convierte en una obra mayor.
- Comprar protecciones sin mirar el conjunto: un magnetotérmico correcto no compensa un diferencial mal elegido o un esquema mal coordinado.
- Improvisar ampliaciones sin verificar carga y caída de tensión: a corto plazo parece una solución rápida; a medio plazo suele salir cara.
Mi criterio es simple: si una reforma deja la instalación bonita pero sin margen, en realidad no ha resuelto nada. Esa falta de previsión es justo lo que diferencia una instalación mínima de una que se puede vivir de verdad, y por eso conviene mirar cuándo merece la pena dar un paso más.
Cuándo merece la pena pasar a electrificación elevada
No hace falta llevar una vivienda al nivel elevado solo porque suene más completo. Yo lo recomiendo cuando el uso real lo pide: superficies útiles por encima de 160 m², previsión de calefacción eléctrica o aire acondicionado, más de un circuito de un mismo tipo, secadora independiente, automatización o recarga de vehículo eléctrico en una unifamiliar.
| Situación | ¿Basta la básica? | ¿Tiene sentido la elevada? | Mi lectura |
|---|---|---|---|
| Vivienda pequeña con uso doméstico normal | Sí | No suele ser necesario | La básica funciona bien si no hay consumos simultáneos altos. |
| Vivienda grande o con mucha ocupación | Puede quedarse justa | Sí | Más superficie y más puntos de uso piden más margen real. |
| Calefacción eléctrica o aire acondicionado previstos | No es lo ideal | Sí | La climatización cambia por completo el reparto de cargas. |
| Recarga de vehículo eléctrico | No | Sí, con circuito específico | Conviene diseñarlo desde el principio, no como añadido improvisado. |
| Reforma integral con intención de durar muchos años | Solo si la demanda es baja | Muy recomendable si se abren paredes | Cuando ya hay obra, dejar reserva es una decisión inteligente. |
Yo no lo planteo como lujo, sino como margen. Cuando la vivienda deja de ser “doméstica estándar” y se convierte en una carga más exigente, la solución correcta es escalar con criterio, no forzar una instalación pensada para menos.
La base que más compensa es la que deja margen para mañana
Si tuviera que dejar una sola recomendación, sería esta: piensa la instalación como un sistema que debe seguir siendo útil dentro de diez años, no solo el día de la entrega. Yo siempre prefiero dejar una canalización bien trazada, un cuadro legible, circuitos numerados y una previsión razonable de ampliación antes que cerrar la obra al milímetro.
En ese enfoque, la electrificación básica cumple su papel cuando la vivienda es simple; cuando la demanda crece, la solución correcta no es forzarla, sino escalar con criterio. Y ahí está la diferencia entre una instalación que se defiende y una que acompaña de verdad la vida cotidiana.
Si el proyecto está todavía en fase de plano, este es el momento de decidirlo con calma: un buen reparto ahora evita rozas, parches y sobrecostes después.
