Los esquemas eléctricos de una vivienda no sirven solo para “sacar líneas”: ordenan la instalación, reparten cargas y evitan reformas innecesarias cuando la casa empieza a pedir más de sí. En España, la referencia práctica sigue siendo el REBT y su ITC-BT-25, que fijan criterios muy concretos para circuitos, protecciones y previsión de potencia. Aquí explico cómo leer esos planos, qué debe aparecer en un cuadro doméstico y cuándo conviene pasar de una instalación básica a una pensada para más consumo y más futuro.
Lo esencial para interpretar una instalación doméstica sin perder seguridad ni funcionalidad
- El esquema unifilar es el más útil para proyectar y revisar una vivienda porque resume el circuito sin recargar el plano.
- Una instalación básica arranca con los circuitos C1 a C5; la elevada añade C6 a C13 cuando la demanda lo justifica.
- La guía técnica de vivienda trabaja con una caída de tensión máxima del 3% en los circuitos interiores.
- El cuadro debe repartir bien los circuitos y contar, como mínimo, con un diferencial por cada cinco circuitos instalados.
- Si hay previsión de climatización, domótica, secadora o recarga de vehículo eléctrico, merece la pena diseñar desde el inicio con margen.
Por qué un buen esquema ahorra obras y problemas
Yo suelo empezar por una idea muy simple: un esquema eléctrico bien hecho evita improvisaciones. En una vivienda, la instalación interior parte del cuadro general de mando y protección y se distribuye por circuitos independientes; si ese reparto está bien pensado, la casa funciona mejor, los disparos de protecciones se reducen y la ampliación futura deja de ser un pequeño drama de obra. La diferencia entre una instalación “que cumple” y una instalación cómoda de vivir no está solo en los enchufes que se ven, sino en cómo se organiza la carga detrás de las paredes.
En la práctica, esto afecta a tres cosas muy concretas: la seguridad, la continuidad de servicio y la capacidad de adaptación. Seguridad, porque cada circuito necesita su protección y su conductor adecuado; continuidad, porque no conviene que una avería en cocina deje sin luz media casa; y adaptación, porque cada vez es más habitual que una vivienda incorpore climatización, automatización, secadora o incluso recarga eléctrica. Cuando el esquema anticipa esas necesidades, la reforma pesa menos y dura más. Con esa base clara, el siguiente paso es distinguir qué tipo de plano conviene usar en cada fase.
Qué tipo de esquema usar en cada fase del proyecto

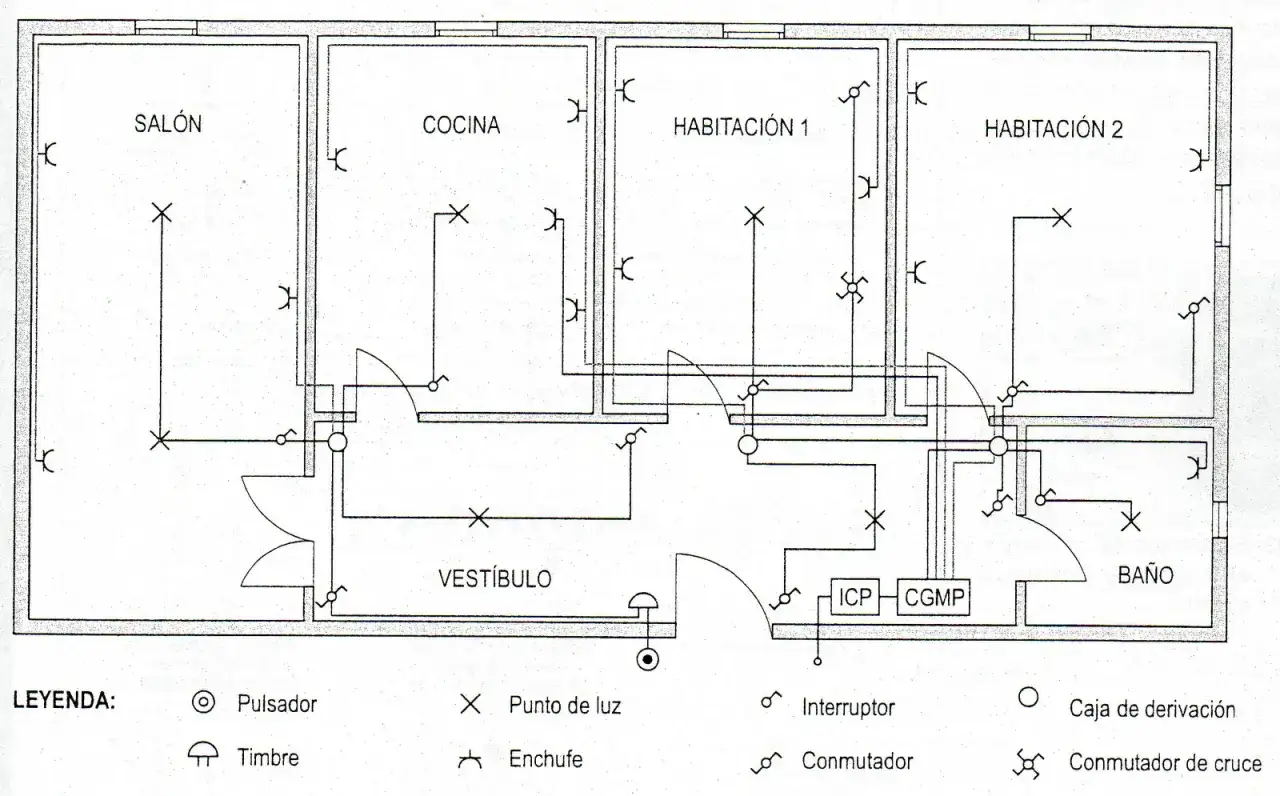

No todos los esquemas resuelven lo mismo. En vivienda, yo separo el trabajo en tres niveles: el esquema unifilar para entender la lógica general, el multifilar para ver con más detalle el cableado real y el topográfico o de emplazamiento para ubicar elementos en planta. Si el plano mezcla todo a la vez, gana ruido; si se usa el formato correcto para cada fase, el proyecto se lee mucho mejor.
| Tipo de esquema | Qué muestra | Cuándo lo uso | Ventaja principal |
|---|---|---|---|
| Unifilar | Un solo trazo por circuito, con protecciones y receptores resumidos | Proyecto, revisión normativa y lectura rápida | Es el más claro para ver cómo se reparte la instalación |
| Multifilar | Cada conductor por separado | Montaje, cableado y resolución de dudas técnicas | Da más detalle sobre conexiones y bornes |
| Topográfico o de emplazamiento | La posición física de mecanismos y puntos de uso en la vivienda | Obra, coordinación con arquitectura e interiores | Ayuda a evitar choques con tabiques, mobiliario o instalaciones de agua |
Si tengo que elegir uno para explicar una vivienda a un cliente o a un técnico de obra, casi siempre empiezo por el unifilar: resume bien y no obliga a pelearse con demasiada simbología. El multifilar lo reservo para momentos en los que la conexión exacta importa de verdad. Esa diferencia se entiende mejor cuando uno aprende a leer el unifilar sin perderse en siglas ni líneas.
Cómo leer un esquema unifilar paso a paso
Un esquema unifilar no pretende dibujar cada hilo; pretende explicar la lógica eléctrica de la casa. Yo lo leo siempre en este orden: primero la alimentación, después la protección, luego la división por circuitos y, al final, la relación entre cada circuito y sus receptores. Si se mira al revés, es fácil perderse entre siglas que en realidad son bastante sencillas.
- Localiza la entrada de la vivienda. La instalación interior arranca desde la derivación individual y llega al cuadro general de mando y protección.
- Identifica el interruptor general automático. Es la protección principal contra sobrecargas y cortocircuitos; en viviendas suele dimensionarse según la previsión de carga.
- Busca el diferencial. Su función es cortar ante fugas de corriente a tierra, y por eso es una pieza clave para la seguridad de las personas.
- Separa los PIAs o magnetotérmicos de cada circuito. Cada uno protege una línea concreta: iluminación, enchufes, cocina, lavadora, baño y así sucesivamente.
- Comprueba el destino de cada línea. Un buen plano no deja dudas sobre qué alimenta cada circuito, porque ahí es donde aparecen muchos errores de uso y mantenimiento.

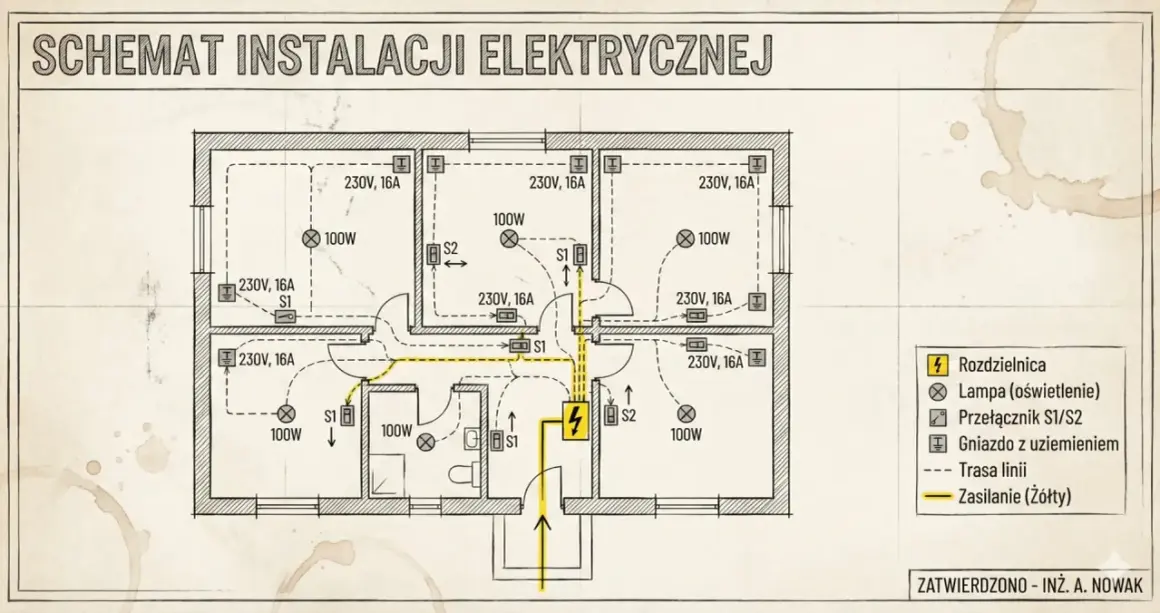

En un plano doméstico bien resuelto también conviene vigilar la simbología: punto de luz, base de toma, interruptor, conmutador, timbre o toma específica para equipos de mayor consumo. Yo prefiero que los símbolos sean sobrios y coherentes, porque en una reforma lo importante no es lucirse dibujando, sino evitar que alguien interprete mal una línea y acabe mezclando cargas que deberían ir separadas. Una vez entendido esto, ya podemos bajar al terreno que más interesa en vivienda: los circuitos y sus números.
Circuitos mínimos y protecciones que de verdad importan
La ITC-BT-25 fija una estructura muy reconocible para viviendas en España. El grado de electrificación básico se apoya en cinco circuitos principales y, a partir de ahí, la instalación se amplía cuando la demanda lo exige. La guía técnica también trabaja con una tensión considerada de 230 V entre fase y neutro, una caída de tensión máxima del 3% en los circuitos interiores y una previsión de carga que, en monofásica, se traduce en escalones muy prácticos.
| Circuito | Uso habitual | Dato técnico clave |
|---|---|---|
| C1 | Iluminación | 10 A, 1,5 mm², hasta 30 puntos de luz |
| C2 | Tomas de uso general | 16 A, 2,5 mm², hasta 20 bases |
| C3 | Cocina y horno | 25 A, 6 mm², 2 puntos |
| C4 | Lavadora, lavavajillas y termo eléctrico | 20 A, 4 mm², 3 puntos |
| C5 | Baños y tomas auxiliares de cocina | 16 A, 2,5 mm², 6 puntos |
Si la vivienda necesita más, entran los circuitos adicionales. Yo los veo así, sin rodeos:
- C6: refuerzo del C1, por cada 30 puntos de luz adicionales.
- C7: refuerzo del C2, por cada 20 tomas de uso general o cuando la vivienda supera 160 m².
- C8: calefacción eléctrica, con previsión específica para esa carga.
- C9: aire acondicionado, pensado para no mezclar climatización con circuitos más sensibles.
- C10: secadora independiente.
- C11: automatización, gestión técnica de la energía y seguridad.
- C12: refuerzo de cocina/horno, lavadora o lavavajillas cuando el uso real lo pide.
- C13: recarga de vehículo eléctrico en viviendas unifamiliares con plaza o espacio previsto.
El cuadro también tiene su propia lógica. La guía técnica marca, como mínimo, un interruptor diferencial por cada cinco circuitos instalados, y en el C13 pide un diferencial de 30 mA, clase A, exclusivo para esa protección, con un máximo de tres puntos de utilización y conductor mínimo de 2,5 mm². En el suministro monofásico, la previsión de carga suele moverse entre 5.750 W y 11.500 W, con escalones habituales de 25 A, 32 A, 40 A y 50 A. Esa información no es decorativa: condiciona el tamaño del cuadro, la sección de los conductores y la tranquilidad con la que la vivienda soporta picos de uso. Con esto claro, el siguiente paso lógico es decidir cuándo una casa ya no debería quedarse en electrificación básica.
Cuándo pasar a electrificación elevada sin dudar
No siempre hace falta sobredimensionar, pero tampoco conviene quedarse corto. La electrificación elevada deja de ser una rareza cuando la vivienda ya trae una previsión de uso más intensa o más diversificada. La propia guía técnica la activa en casos muy concretos, y ahí no hay mucha discusión: la cuestión es reconocerlos a tiempo y no esperar a que la casa empiece a mostrar sus límites.
| Situación | Cuándo conviene pensar en electrificación elevada |
|---|---|
| Superficie útil | Más de 160 m² |
| Climatización | Si está prevista instalación de aire acondicionado |
| Calefacción | Si se prevé calefacción eléctrica |
| Automatización | Cuando la vivienda va a incorporar domótica o gestión técnica de la energía |
| Secadora | Si se plantea una secadora independiente |
| Uso intensivo de puntos | Más de 30 puntos de luz, más de 20 tomas de uso general o más de 6 tomas en baños y auxiliares de cocina |
| Recarga eléctrica | En viviendas unifamiliares con punto de recarga para vehículo eléctrico |
Yo suelo explicarlo de forma muy simple: la electrificación básica cubre bien una vivienda estándar, pero la elevada evita que la casa se quede sin margen en cuanto entran climatización, automatización o más puntos de consumo. Y aquí hay un detalle importante desde el punto de vista sostenible: preparar bien la instalación no significa gastar más por capricho, sino evitar futuras roturas de paramentos, canalizaciones improvisadas y cuadros saturados. Dicho de otra forma, diseñar con margen suele ser más barato que reformar con prisas. Ahora bien, incluso con un buen grado de electrificación, hay errores muy repetidos que conviene evitar desde el plano.
Errores que veo con más frecuencia en reformas y obra nueva
La mayoría de problemas en instalaciones domésticas no nacen de un gran fallo, sino de pequeñas malas decisiones acumuladas. Yo los resumo en cinco patrones bastante reconocibles:
- Mezclar demasiadas cargas en un mismo circuito. Cuando cocina, lavado y climatización se cruzan demasiado, los disparos y las sobrecargas aparecen antes de lo previsto.
- No respetar la sección mínima del conductor. La tentación de “aprovechar” un tubo o una línea ya existe, pero el plano debe mandar sobre la improvisación.
- Olvidar el límite de caída de tensión. Un recorrido largo puede obligar a recalcular el circuito aunque la potencia parezca aceptable en papel.
- No reservar espacio en el cuadro. Si no dejas hueco para futuros módulos, el crecimiento de la vivienda obliga a rehacer más de lo deseable.
- Diseñar sin pensar en el uso real. En una casa habitada, la teoría se corrige rápido: muebles, electrodomésticos, recarga, climatización y hábitos de uso cambian el mapa inicial.
También veo con frecuencia un error menos visible pero muy caro: dibujar una instalación “justa” sin prever nada de futuro. A corto plazo parece más económico, pero en cuanto aparece una secadora, una ampliación de cocina, una bomba de calor o un punto de recarga, el ahorro se desvanece. Por eso me gusta revisar la vivienda como sistema, no como suma de enchufes aislados. Esa mirada es la que deja el plano realmente preparado para vivirlo, no solo para aprobarlo.
Lo que reviso antes de dar por cerrado un plano eléctrico
Cuando cierro un plano de vivienda, no me quedo en si “encaja” sobre el papel. Hago una comprobación muy concreta para asegurar que la instalación no solo cumple, sino que será usable durante años.
- Compruebo que cada circuito tenga su función clara y que no haya mezclas innecesarias.
- Reviso que el cuadro tenga protección suficiente y que el reparto por diferenciales no sea excesivo.
- Valoro la longitud de las líneas más críticas, porque ahí suelen aparecer las caídas de tensión que nadie ve al principio.
- Confirmo si la vivienda necesita previsión para climatización, domótica, secadora o recarga eléctrica antes de cerrar tabiques.
- Dejo margen en el cuadro y en la canalización, porque la vivienda real casi nunca se queda igual que en el primer plano.
Si tuviera que resumir todo en una idea útil, diría esta: un buen esquema doméstico no busca solo repartir electricidad, sino anticipar la manera en que la casa va a usarse de verdad. Cuando esa anticipación está bien resuelta, la instalación envejece mejor, se reforma menos y acompaña mejor a la arquitectura. Y ahí es donde un plano eléctrico deja de ser un trámite para convertirse en una parte seria del proyecto.
