Cuando una vivienda tiene humedades, malos olores o filtraciones después de una tormenta, yo empiezo por el recorrido del agua y por cómo está resuelta la evacuación vertical. En esta guía explico cómo leer el sistema, qué piezas aparecen en el diagrama de una bajante de edificio, qué criterios pide la normativa en España y qué fallos veo con más frecuencia en obra. También incluyo señales de alarma y referencias prácticas para saber cuándo basta con limpiar, cuándo reparar y cuándo conviene renovar.
Lo esencial para entender una bajante sin perder el plano
- La bajante es la columna vertical que lleva aguas residuales o pluviales hasta el colector o la red exterior.
- En cubiertas inclinadas suelen dominar canalón y bajante exterior; en cubiertas planas, caldereta o sumidero y bajante interior.
- El CTE DB HS 5 condiciona alturas, ventilación, registros y dimensionado en edificios de España.
- Los problemas caros suelen venir de atascos ocultos, falta de acceso y codos mal resueltos, no de la rotura grande que se ve a simple vista.
- Una limpieza preventiva suele salir mucho más barata que una sustitución completa del tramo o de toda la columna.
Qué representa realmente una red de bajantes en un edificio
Yo suelo dividir la red en tres capas: captación, descenso vertical y evacuación horizontal. Primero se recoge el agua en la cubierta o en los aparatos sanitarios; luego baja por la columna; y al final se conduce al colector, la arqueta y la red exterior. Esa secuencia parece simple, pero en un edificio es la diferencia entre una instalación fiable y una que obliga a abrir rozas cada cierto tiempo.
También conviene distinguir entre bajantes pluviales y bajantes fecales. Las primeras trabajan con lluvia y suelen sufrir por hojas, suciedad y picos de caudal; las segundas reciben agua de sanitarios y dependen mucho más de la ventilación y de la correcta formación de sifones. En edificios antiguos todavía aparece red mixta, y ahí los problemas de olores y de sobrecarga en tormenta se vuelven bastante más probables.
Con esa base ya se entiende por qué un esquema bien planteado no es un dibujo decorativo, sino la radiografía de cómo respira y evacua el edificio.
Las piezas que suelen aparecer en el esquema
Cuando reviso un plano, no busco solo tubos: busco puntos de captación, cambios de dirección, ventilación y acceso para registro. Si el esquema oculta esos detalles, la instalación será incómoda de mantener aunque el trazado parezca limpio.| Elemento | Función en el sistema | Qué compruebo yo |
|---|---|---|
| Canalón | Recoge el agua de cubiertas inclinadas y la conduce hacia la bajante | Pendiente, fijaciones y suciedad acumulada |
| Caldereta o sumidero | Es la boca de entrada en cubiertas planas, terrazas o garajes; si es sifónico, ayuda a mantener el cierre hidráulico | Sellado con la impermeabilización, rejilla y facilidad de limpieza |
| Bajante vertical | Transporta el agua desde la parte alta del edificio hasta la base | Diámetro, material, uniones y sujeción |
| Codos y derivaciones | Resuelven cambios de dirección y entradas de ramales secundarios | Que no conviertan la red en una sucesión de obstáculos |
| Ventilación primaria | Prolonga la bajante por encima de cubierta para evitar sobrepresiones y subpresiones | Salida libre, altura y distancia respecto a tomas de aire |
| Ventilación secundaria | Trabaja en paralelo a la bajante para equilibrar presiones en sistemas más exigentes | Continuidad y punto de conexión correcto |
| Colector horizontal | Recoge varias bajantes y las conduce hacia la red general | Pendiente, accesos de registro y cambios de sección |
| Arqueta a pie de bajante | Sirve de punto de inspección cuando la conducción pasa a enterrada | Accesibilidad real y posibilidad de limpieza |
| Sifón o cierre hidráulico | Bloquea el paso de olores desde la red hacia el interior | Que mantenga agua suficiente y no se vacíe por sifonamiento |
En una cubierta inclinada, la línea suele empezar en el canalón; en una cubierta plana, en la caldereta o el sumidero. Esa diferencia cambia mucho el mantenimiento: en la plana manda la estanqueidad y la limpieza de rejillas, y en la inclinada pesan más la pendiente, la suciedad arrastrada y el soporte de los tramos exteriores.
Con esas piezas claras, leer el recorrido del agua deja de ser un rompecabezas y pasa a ser una comprobación lógica de principio a fin.
Cómo leer el recorrido del agua de arriba abajo
Si yo tuviera delante un plano técnico, lo seguiría siempre en este orden: cubierta o aparato, derivación, bajante, base, colector y acometida. Esa secuencia evita confundir una simple derivación con una columna principal, que es un error más común de lo que parece.
- Empieza por la captación. En cubiertas inclinadas, mira canalones y puntos de vertido; en cubiertas planas, localiza sumideros o calderetas.

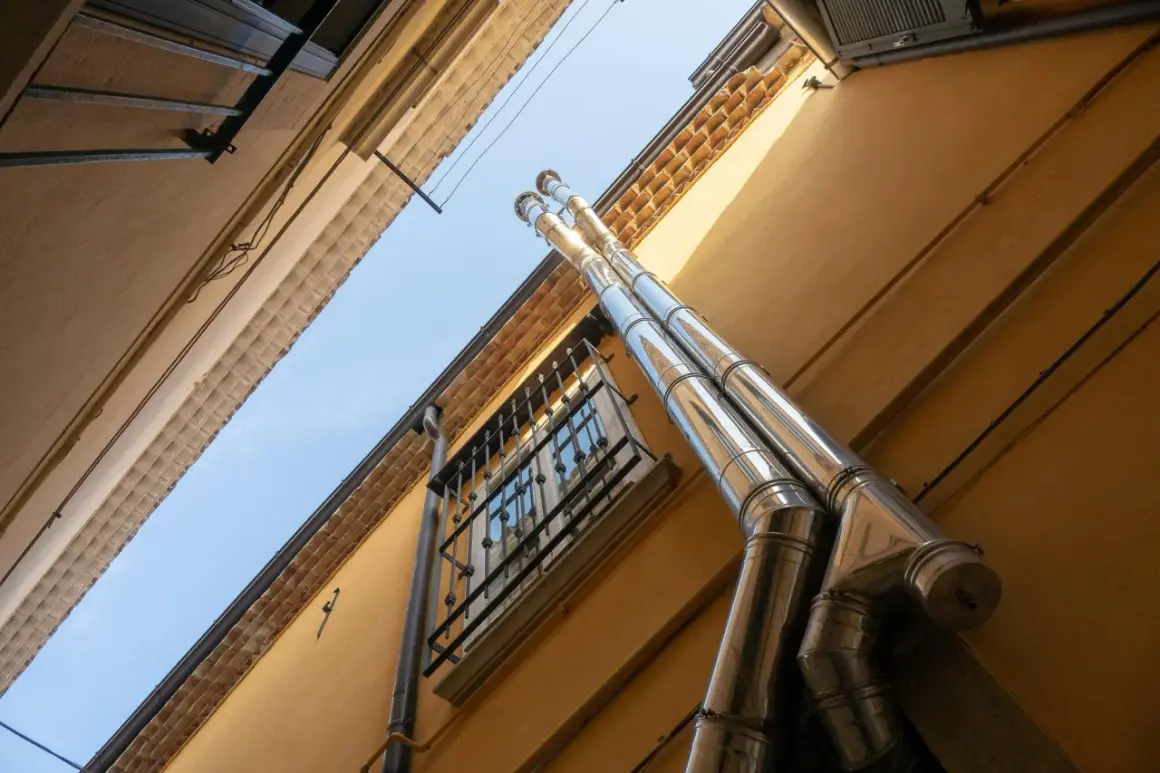

- Sigue la columna vertical. Comprueba si baja por patinillo, por fachada o por un conducto técnico y si el trazado es continuo.
- Identifica la red. No todos los tubos son bajantes de agua pluvial; algunos corresponden a fecales, ventilación o derivaciones de aparatos sanitarios.
- Localiza el cambio a horizontal. Ahí suelen aparecer el colector, la arqueta o el punto donde la tubería pasa a enterrada.
- Busca la ventilación. Si el esquema la muestra, es buena señal; si no aparece en una instalación compleja, yo me pongo en guardia.
Esa lectura también explica por qué la normativa no deja tanto margen como parece a simple vista.
Qué exige la normativa en España
En España, el CTE DB HS 5 es la referencia que yo tengo más presente cuando analizo una red de evacuación. No solo pide que el agua salga; pide que salga sin sobrepresiones, sin sifonamientos y sin obligar a abrir obra cada vez que algo se atasca.
| Criterio | Referencia útil | Por qué importa |
|---|---|---|
| Prolongación de bajantes de aguas residuales | Al menos 1,30 m por encima de la cubierta si no es transitable, o 2,00 m sobre el pavimento si sí lo es | Ayuda a ventilar correctamente la columna y evita problemas de presión |
| Salida de ventilación primaria | No debe estar a menos de 6 m de tomas de aire exterior y tiene que quedar por encima de ellas | Reduce el riesgo de que los olores o la evacuación afecten a climatización y ventilación |
| Caldereta o sumidero de cubierta | La boca debe ser como mínimo un 50 % mayor que la sección de la bajante, con una profundidad mínima de 15 cm y un solape mínimo de 5 cm bajo el solado | Mejora la recogida y el sellado con la impermeabilización |
| Dimensionado de bajantes pluviales | Se toma como referencia una intensidad de 100 mm/h y el diámetro crece según la superficie servida; en la práctica, la tabla del CTE va de 50 mm a 200 mm | Evita que la bajante se quede pequeña cuando llega lluvia fuerte |
| Accesos de inspección | Los registros y arquetas deben ser accesibles; en tramos horizontales largos, conviene prever puntos de limpieza y cambios de dirección bien resueltos | Sin acceso, cualquier atasco se convierte en obra |
La consecuencia práctica es clara: la normativa no solo busca evacuar agua, sino proteger el edificio de ruidos, reboses y retornos de olor. Yo además insisto mucho en separar pluviales y fecales cuando el proyecto lo permite, porque esa decisión ordena la instalación y facilita soluciones de drenaje más sostenibles, e incluso una futura reutilización de lluvia si el edificio la plantea.
Cuando una de esas reglas falla, los síntomas suelen aparecer antes de lo que la gente imagina.
Los fallos que yo vigilo primero en obra
La mayoría de problemas no empiezan con una rotura grande, sino con defectos pequeños y repetidos: un codo mal resuelto, una bajante demasiado justa, una rejilla sucia o un registro al que nadie puede acceder.
| Síntoma | Causa probable | Lo que suele esconder detrás |
|---|---|---|
| Gorgoteos en sifones | Ventilación insuficiente o desequilibrio de presiones | Pérdida del cierre hidráulico y entrada de olores |
| Rebose en tormenta | Bajante pluvial pequeña, obstruida o con demasiados codos | Humedad en techos, patios o fachadas |
| Olor persistente | Rotura de sifón, conexión indebida entre redes o fuga oculta | Incomodidad diaria y posible filtración lenta |
| Atascos repetidos | Falta de registros, suciedad acumulada o cambios de dirección agresivos | Mantenimiento caro y cada vez más invasivo |
| Retornos en plantas bajas o garajes | Sobrecarga de la red exterior, colector insuficiente o falta de antirretorno | Inundaciones puntuales en los puntos más bajos del edificio |
| Manchas en tabiques o patinillos | Junta degradada o fisura en un tramo oculto | La avería ya está dentro de la obra, no fuera |
Mi criterio aquí es simple: si el mismo incidente reaparece, el dibujo ya está pidiendo revisión. Limpiar una vez es mantenimiento; limpiar todo el tiempo suele ser síntoma de un diseño pobre o de una instalación envejecida. Por eso la siguiente decisión nunca debería tomarse solo por intuición, sino por estado real, acceso y coste.
Mantenimiento, reparación y cuándo merece la pena renovar
No siempre compensa sustituir. Yo suelo decidir por síntomas, edad y acceso: una limpieza preventiva puede resolver mucho, pero una red vieja con fugas repetidas rara vez se arregla con parches interminables.
| Intervención | Cuándo tiene sentido | Coste orientativo |
|---|---|---|
| Limpieza preventiva | Hojas, barro, pequeños atascos o suciedad acumulada | Entre 5 y 10 €/m lineal |
| Reparación puntual | Fuga localizada, junta dañada o pequeño tramo afectado | Puede moverse entre 70 y 750 €, según gravedad y acceso |
| Sustitución de tramo | Fisura repetida, corrosión localizada o un codo que da problemas constantes | Alrededor de 20 a 25 €/m lineal |
| Renovación comunitaria | Bajantes antiguas, varias plantas, obra interior o imposibilidad de mantener la red actual | Desde unos 2.000 a 5.000 € en intervenciones pequeñas; puede subir mucho más en edificios altos o con mucha albañilería |
Yo me planteo renovar cuando hay filtraciones recurrentes, olores que no desaparecen, atascos muy seguidos, material fatigado o una red sin registros suficientes. Si el edificio va a abrir patinillos, falsos techos o baños por otra reforma, muchas veces compensa resolver la bajante al mismo tiempo y evitar una segunda intervención dentro de poco.
En cambio, si el problema es solo suciedad o una junta aislada, reparar con cabeza suele ser la opción más racional.
Lo que yo comprobaría antes de dar por bueno el trazado
- Que la red separe pluviales y fecales de forma clara, salvo que exista una justificación técnica para lo contrario.
- Que la ventilación esté resuelta y no sea una prolongación improvisada que acaba empujando olores a la cubierta.
- Que los registros y arquetas se puedan abrir de verdad, sin depender de romper acabados cada vez que hay un atasco.
- Que los diámetros respondan a la superficie servida y al tipo de cubierta, no a una costumbre heredada.
- Que los cambios de dirección, la salida a horizontal y la base de la bajante estén pensados para limpiarse y no para olvidarse.
- Que exista una rutina mínima de inspección, sobre todo en pluviales, antes y después de épocas de lluvia intensa.
Si el esquema cumple todo eso, el edificio evacua mejor, huele menos y pide menos obra con el paso del tiempo. Yo siempre prefiero una solución clara, registrable y bien ventilada antes que un trazado oculto que solo se ve cuando falla, porque en saneamiento la obra bonita no compensa si luego obliga a romper otra vez.
