Instalación eléctrica de vivienda - claves para no quedarse corto

La instalación eléctrica de una vivienda no debería entenderse como un único cable que “lleva luz”, sino como un conjunto de circuitos pensados para repartir la carga, aislar averías y proteger a quienes viven allí. Cuando ese reparto está bien hecho, la casa responde mejor, hay menos disparos del cuadro y resulta más fácil incorporar climatización, domótica o recarga de vehículo eléctrico sin rehacer media obra. En este artículo explico cómo se organizan esos circuitos en España, qué pide el REBT, cómo leer el cuadro eléctrico y qué señales indican que la instalación se ha quedado corta. También dejo referencias orientativas de coste y una pauta práctica para reformar con una visión más duradera y más eficiente.

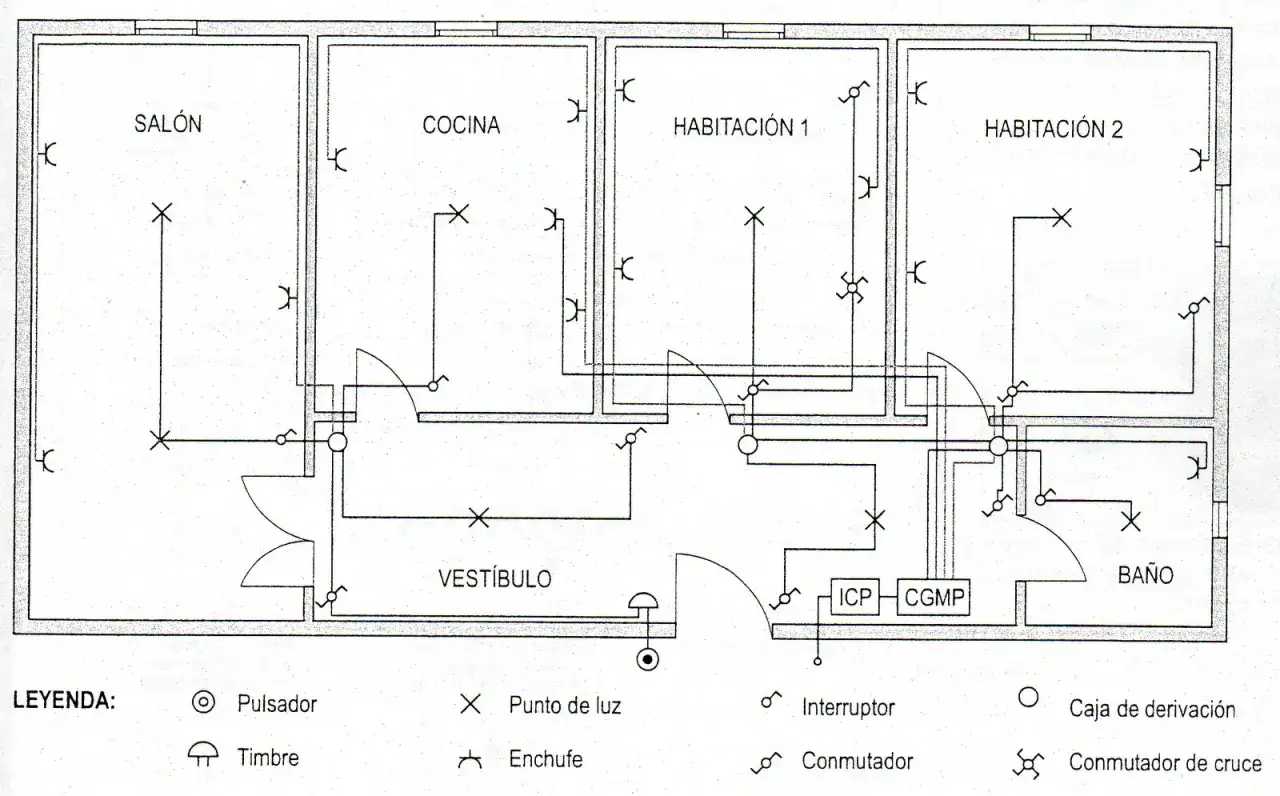

Cómo se reparte la electricidad en una vivienda y por qué esa división importa

Yo suelo empezar por una idea sencilla: en una vivienda bien planteada, la electricidad no se reparte por capricho, sino por uso. La iluminación no debería depender del mismo tramo que el horno, y la lavadora no tendría sentido colgada del mismo circuito que media casa; separar esas cargas mejora la seguridad, reduce averías y evita que un problema menor apague toda la vivienda.

Esa división también tiene una lectura muy práctica en obra y reforma. Cuando el circuito está bien pensado, el instalador puede dimensionar mejor el cable, el tubo, las protecciones y el número de tomas, y el usuario gana continuidad de servicio: si salta una línea, normalmente queda afectada solo una zona o un uso concreto, no toda la casa.

Por eso, cuando reviso una instalación, no miro solo cuántos enchufes hay, sino qué hay detrás de ellos: si el salón está sobredimensionado para iluminación pero corto en bases de corriente, si la cocina mezcla demasiados electrodomésticos o si el baño depende de un circuito improvisado. La diferencia entre una casa cómoda y una casa problemática suele estar justo ahí.

Con esa base clara, toca ver qué exige la normativa española y cómo se traducen esos circuitos en números reales.

Qué circuitos mínimos marca el REBT en España

El REBT, a través de la ITC-BT-25, define un esquema mínimo para las instalaciones interiores de viviendas. En electrificación básica parte de cinco circuitos, y cuando la demanda sube añade líneas específicas para iluminación adicional, más tomas generales, climatización, automatización o recarga de vehículo eléctrico. El BOE también fija una protección diferencial de 30 mA y, como mínimo, un diferencial por cada cinco circuitos instalados.

En electrificación elevada aparecen los circuitos adicionales: C6 refuerza iluminación, C7 amplía tomas generales, C8 reserva calefacción eléctrica, C9 aire acondicionado, C10 secadora, C11 automatización y seguridad, C12 otras líneas dedicadas y C13 la recarga del vehículo eléctrico. La lógica no es coleccionar códigos, sino separar usos de alta demanda para que la instalación no trabaje siempre al límite.

Además, el reglamento no se queda solo en los circuitos. También fija mínimos por estancia y por superficie, de modo que salón, dormitorios, cocina, baño y pasillos no se resuelven con la misma receta; la vivienda bien pensada reparte puntos de luz y bases de corriente donde realmente se usan, no donde “caben”.

Con los circuitos ya ubicados, lo siguiente es entender el cuadro eléctrico que los gobierna y qué hace cada protección cuando algo falla.

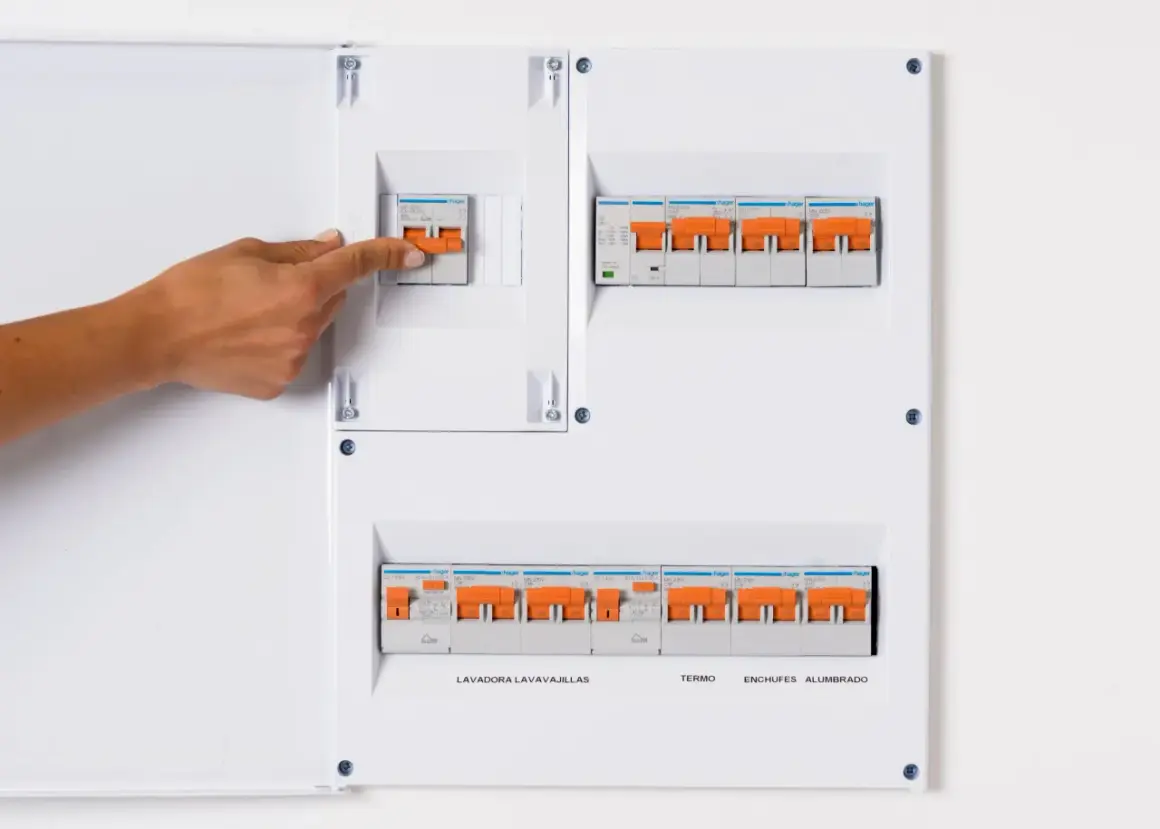

Cómo leer el cuadro eléctrico sin perderse

El cuadro eléctrico es el centro de mando de la vivienda. Ahí se concentran las protecciones y, si está bien organizado, permite aislar una avería sin dejar la casa entera a oscuras; si está mal resuelto, convierte una incidencia pequeña en una cadena de interrupciones difíciles de diagnosticar.

El REBT exige un interruptor general automático omnipolar de al menos 25 A y diferenciales de 30 mA para proteger los circuitos. En la práctica, eso significa que una vivienda moderna no depende solo de “si salta la luz o no”, sino de una cadena de protecciones pensada para que el fallo se quede donde nace.

Yo suelo fijarme también en algo muy simple: si el cuadro está sin etiquetar, con varios automáticos genéricos o con protecciones que saltan sin explicación clara, la instalación probablemente ya no responde al uso real de la casa. Y cuando eso pasa, conviene revisar si la vivienda está en electrificación básica o si ya pide más previsión.

Cuándo una vivienda necesita más previsión eléctrica

La diferencia entre electrificación básica y elevada no es un detalle administrativo; define cómo se ha pensado la vivienda. La básica cubre usos primarios sin obras posteriores, mientras que la elevada aparece cuando la casa exige más por superficie, por equipamiento o por el modo de vida de quienes la usan.

El REBT sitúa la potencia prevista mínima en 5.750 W para nuevas viviendas en el caso general, y en 9.200 W cuando la electrificación es elevada. Eso no significa que toda vivienda tenga que contratar esa cifra desde el primer día, pero sí que el diseño debe ser capaz de soportarla si el uso lo justifica.

Yo no confundiría una vivienda bien equipada con una vivienda sobredimensionada. Lo razonable es pasar a electrificación elevada cuando aparecen una o varias de estas condiciones:

• La vivienda supera los 160 m² de superficie útil.
• Hay previsión real de calefacción eléctrica o aire acondicionado fijo.
• La casa incorpora secadora independiente de forma habitual.
• Se prevé domótica, gestión energética o seguridad centralizada.
• Existe una plaza para recarga de vehículo eléctrico o se planea instalarla.
• La cocina y la zona de lavado ya no se comportan como “cargas puntuales”, sino como usos intensivos y diarios.

También hay un criterio de sentido común que funciona muy bien: si una reforma obliga a abrir tabiques para instalar una línea nueva dentro de un año, probablemente faltó previsión en el primero. Por eso, aunque no siempre haga falta llevar la casa al máximo, sí conviene dejar espacio para lo que de verdad puede llegar.

Con esa previsión clara, el siguiente paso es evitar los errores que más encarecen la obra y más problemas generan después.

Errores que encarecen la reforma y avisan de que la instalación se quedó corta

En reformas domésticas veo repetirse los mismos fallos, y casi siempre nacen de la misma idea: pensar en el precio inmediato y no en el uso real. La electricidad castiga especialmente esa mentalidad, porque lo que se ahorra en cable o en circuitos suele pagarse después en averías, ampliaciones y obras adicionales.

• Unificar demasiadas cargas en un solo circuito. Es el típico atajo que termina en disparos del automático cuando cocina, lavado y climatización coinciden.
• Olvidar la sección adecuada del cable. El reglamento limita la caída de tensión al 3 % en la instalación interior; si la línea es larga o el consumo es alto, un cable corto de criterio termina siendo un cable caro de corregir.
• Compartir neutros entre circuitos. El REBT no lo plantea así para la vivienda, y es una de esas malas prácticas que complican diagnosis y seguridad.
• Dejar la cocina sin líneas dedicadas suficientes. En la práctica, es la estancia que antes revela que la vivienda estaba pensada para otro tiempo.
• No prever la climatización ni la recarga eléctrica. Un split, una secadora o un cargador de coche no deberían obligar a volver a picar paredes.
• Tratar baños y zonas húmedas como si fueran una estancia más. Aquí la humedad cambia el juego y la protección importa más de lo que parece.

Cuando la instalación ya está dando avisos, también aparecen señales muy reconocibles: luces que bajan de intensidad al arrancar un electrodoméstico, enchufes que se calientan, diferenciales que saltan sin un patrón claro, extensiones por toda la casa o un cuadro eléctrico que se queda corto apenas se encienden dos o tres equipos a la vez. Esas pistas no son ruido; suelen ser la forma que tiene la vivienda de pedir una revisión seria.

Y cuando toca intervenir, la pregunta siguiente es inevitable: cuánto cuesta hacerlo bien.

Cuánto cuesta renovar o ampliar la instalación en España

Los precios varían mucho según metros, número de circuitos, estado de los tabiques y calidad de los materiales, pero sí hay rangos útiles para orientarse. Habitissimo sitúa una instalación eléctrica completa en torno a 20 a 25 €/m², con una media cercana a 5.300 € y un abanico amplio que va desde unos 2.200 € hasta cerca de 9.000 € según el caso.

Cronoshare maneja cifras similares para renovaciones habituales y recuerda que el coste sube cuando hay mucha superficie, varios niveles, climatización, domótica o recarga de vehículo eléctrico. En otras palabras: no paga más quien más “enchufes” quiere, sino quien necesita abrir más obra y dejar la instalación preparada para más demanda.

Mi criterio aquí es bastante claro: si la reforma ya implica cocina, baño o suelos, conviene mirar la electricidad en el mismo paquete. Separar una visita hoy y otra mañana rara vez ahorra dinero; casi siempre solo reparte el problema en dos obras.

Y si la intervención se hace con una visión más larga, la instalación puede quedar lista para crecer sin volver a sufrir.

Lo que dejaría preparado si reformara hoy para no abrir paredes mañana

Cuando proyecto o reviso una reforma, me gusta pensar más allá del uso actual. La vivienda cambia: entra una secadora, se instala aire acondicionado, aparece un punto de recarga o se decide automatizar luces y persianas. Si dejo la base bien preparada, la casa absorbe esos cambios sin drama y con menos residuos de obra.

• Dejaría líneas dedicadas para cocina, lavado, climatización y cualquier equipo que trabaje muchas horas seguidas.
• Reservaría espacio en el cuadro para futuras protecciones, en lugar de llenarlo al límite desde el primer día.
• Prevería canalizaciones de sobra en las zonas donde es probable que aparezcan nuevas cargas.
• Separaría bien iluminación y tomas generales para que un fallo no arrastre toda la vivienda.
• Usaría iluminación LED y una distribución por zonas, porque reduce demanda, simplifica el uso y mejora el mantenimiento.
• Comprobaría la puesta a tierra y el etiquetado del cuadro, dos cosas poco vistosas pero decisivas cuando toca intervenir.
• Dejaría prevista la recarga del vehículo eléctrico aunque no se instale en ese momento, si la vivienda o el garaje tienen esa posibilidad real.

Este enfoque, además, tiene una ventaja que muchas veces se pasa por alto: también es más sostenible. Una instalación bien pensada evita ampliaciones prematuras, reduce desperdicio de material, alarga la vida útil de la vivienda y facilita que la eficiencia energética no dependa de parches, sino de una base sólida.

Si tengo que resumirlo en una sola idea, sería esta: los circuitos de una vivienda no se diseñan para que “haya luz”, sino para que la casa funcione bien hoy y siga haciéndolo cuando cambien los hábitos, los aparatos y las exigencias técnicas. Ahí está la diferencia entre una instalación que simplemente cumple y otra que de verdad acompaña a la vivienda durante años.
