Cómo llega la electricidad a la vivienda y qué debes revisar

Entender cómo llega la electricidad a las casas ayuda a leer mejor una instalación, a detectar fallos antes de una reforma y a decidir si una vivienda está preparada para más demanda eléctrica. Yo suelo explicarlo en cinco tramos porque, si separas generación, transporte, distribución e instalación interior, todo encaja con bastante más claridad. En una obra nueva o en una rehabilitación, esa mirada también sirve para no dejar huecos en protecciones, secciones de cable o previsión para autoconsumo y recarga de vehículo eléctrico.

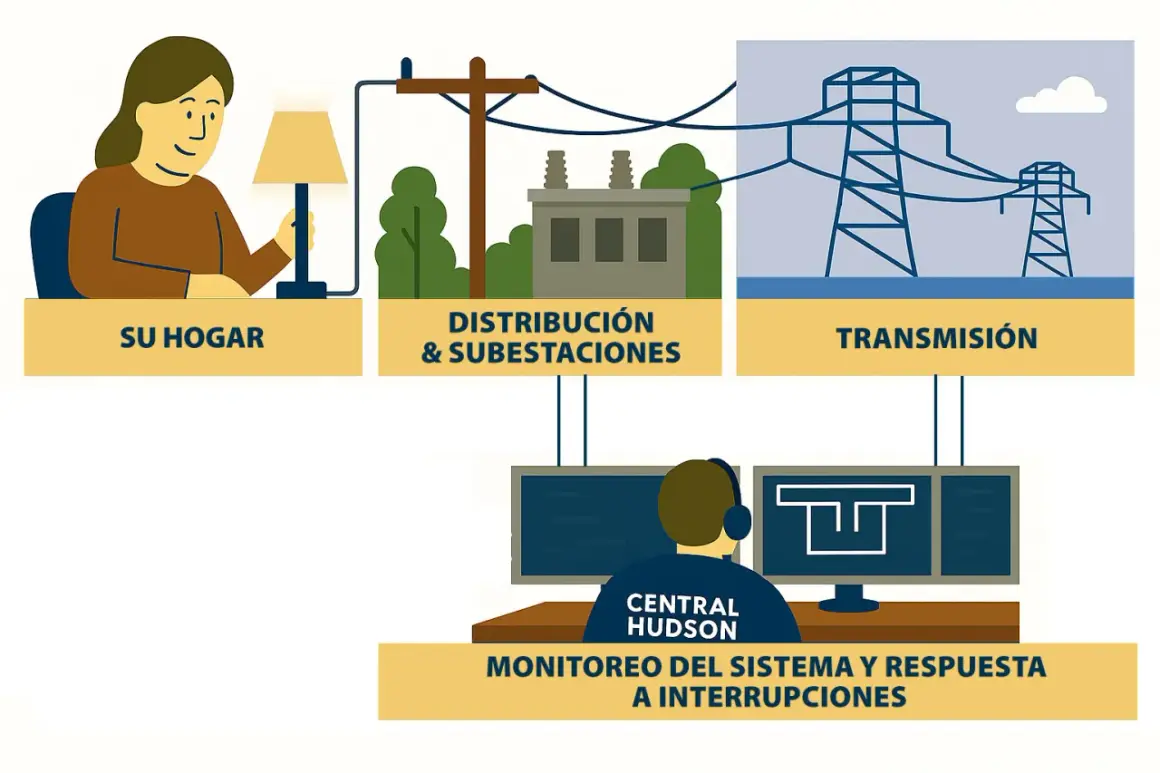

Del origen a la red de transporte

La electricidad no sale de la central y llega “tal cual” al enchufe. Primero se genera a partir de fuentes primarias y luego se adapta para moverse por una red que cubre grandes distancias. Red Eléctrica lo explica de forma muy clara: el transporte se hace en alta tensión porque así se reducen mucho las pérdidas y se puede mover más energía con menos corriente.

En España, el sistema de transporte trabaja principalmente a 400 kV y 220 kV, y cuenta con unos 44.000 kilómetros de líneas de alta tensión. A mí este dato me parece útil porque rompe una idea muy extendida: la electricidad que usamos en casa no viaja “en horizontal” a la misma escala que la consumimos, sino que pasa por una red pensada para ser eficiente, estable y mallada.

La lógica física es sencilla: cuanto más alta es la tensión, menor corriente hace falta para mover la misma potencia, y eso reduce las pérdidas por efecto Joule. De hecho, en el material divulgativo de Red Eléctrica se explica que, a tensiones de transporte, las pérdidas son mucho menores que en tramos más bajos. Esa es la razón de fondo por la que las torres, las subestaciones y las grandes líneas existen tal como las vemos. Con esa base ya se entiende mejor por qué el siguiente paso consiste en bajar la tensión y acercarla al entorno del consumo.

Las subestaciones y los centros de transformación hacen el cambio importante

En una subestación, la electricidad deja de parecer una autopista y empieza a organizarse como una red de calles y accesos. Ahí están los transformadores que elevan o reducen la tensión según el tramo, y ahí también se gana resiliencia gracias a una red mallada, es decir, con caminos alternativos para que un incidente no deje fuera a todo el sistema.

En este punto conviene distinguir dos figuras que suelen confundirse: transporte y distribución. La CNMC recuerda que las distribuidoras son las propietarias de la red de distribución y las responsables de llevar la electricidad hasta el cliente final, además de gestionar altas, bajas, averías y lectura de contadores. El usuario no elige distribuidora; le viene dada por la zona, aunque sí puede elegir comercializadora. Esa diferencia parece administrativa, pero en la práctica explica quién hace qué cuando hay un problema.

Después de la gran bajada de tensión, aparecen los centros de transformación de barrio o de edificio, que suelen trabajar en medias tensiones locales como 15 kV o 20 kV, según la zona. Su función es muy concreta: adaptar la energía para que pueda repartirse por calles, bloques y locales sin perder eficiencia ni seguridad. A partir de ahí, la electricidad ya está lista para entrar en el entorno construido, y es justo donde empieza la parte que más afecta a una vivienda.

Cómo entra la electricidad en el edificio

La entrada a un inmueble no es un único cable sin más. En una comunidad de vecinos o en una vivienda unifamiliar, la secuencia suele incluir varios elementos que protegen, miden y reparten la energía antes de que llegue al cuadro de cada casa. Yo suelo insistir en esto porque muchas reformas fallan justo aquí: se ve la parte “visible” del interior, pero se olvida la cadena de enlace.

• Acometida: une la red exterior con el edificio o la parcela.
• Caja general de protección (CGP): protege la entrada y separa la parte pública de la privada.
• Línea general de alimentación (LGA): lleva la energía hasta la centralización de contadores o hasta el punto de medida.
• Centralización de contadores: concentra la medida del consumo en edificios con varios suministros.
• Derivación individual: alimenta cada vivienda desde el punto de medida hasta el cuadro interior.

Lo que pasa dentro de la vivienda

En el lenguaje reglamentario, la vivienda entra ya en baja tensión. El Reglamento Electrotécnico para Baja Tensión se aplica hasta 1.000 V en corriente alterna, y para las viviendas españolas fija como referencia habitual 230 V en monofásica y 230/400 V en trifásica, con una frecuencia de 50 Hz. Esa base técnica no es un detalle menor: condiciona enchufes, protecciones, secciones de cable y hasta el tipo de equipos que conviene instalar.

El cuadro eléctrico no está para decorar

El cuadro general de distribución es el centro de mando de la casa. Ahí se reparten los circuitos y se instalan las protecciones que realmente evitan daños o riesgos:

• Interruptor general automático: corta si hay sobrecarga o cortocircuito global.
• Interruptor diferencial: detecta fugas de corriente y protege a las personas. En vivienda, el valor típico es 30 mA.
• Magnetotérmicos: protegen circuitos concretos, como iluminación, enchufes, cocina o climatización.
• Protección contra sobretensiones: reduce el impacto de picos de tensión, algo cada vez más importante con electrónica sensible, aerotermia y fotovoltaica.

Cuando un diferencial salta, yo no lo interpreto como una molestia sin más: suele indicar una fuga, un aparato defectuoso, humedad en una línea o un aislamiento envejecido. Y cuando un magnetotérmico cae repetidamente, normalmente hay exceso de carga, una sección de cable insuficiente o un circuito mal pensado. No es un capricho del cuadro; casi siempre es un aviso.

Lee también: Bajantes de aguas residuales - claves para dimensionar y elegir bien

La toma de tierra marca la diferencia en seguridad

El REBT exige que en toda nueva edificación exista una toma de tierra de protección. En la práctica, eso permite derivar a tierra las corrientes de defecto y evita que las masas metálicas queden peligrosamente energizadas. En una vivienda bien ejecutada, la tierra no se improvisa: se integra desde el diseño y se conecta a los elementos metálicos que deban quedar protegidos.

Esta parte suele pasar desapercibida hasta que algo falla, pero es una de las razones por las que una casa moderna es mucho más segura que una instalación antigua sin criterio de protección. Y precisamente por eso, cuando la vivienda empieza a producir su propia energía o a demandar más potencia, hay que revisar todo el conjunto, no solo el enchufe final.

Qué cambia con autoconsumo, aerotermia y coche eléctrico

La vivienda actual ya no consume solo iluminación y electrodomésticos. En una reforma o en un proyecto nuevo, yo contemplo desde el inicio tres cambios que alteran por completo el diseño de la instalación: autoconsumo fotovoltaico, aerotermia y recarga de vehículo eléctrico. Los tres empujan a revisar potencia, protecciones, cableado y reparto de cargas.

Con placas solares, la lógica básica sigue siendo la misma, pero el recorrido se invierte parcialmente: los módulos generan en corriente continua, el inversor la convierte en alterna y la vivienda usa primero esa energía antes de apoyarse en la red. Si hay batería, actúa como amortiguador. Lo importante es entender que el autoconsumo no elimina la necesidad de una buena instalación; al contrario, la vuelve más exigente.

Con el coche eléctrico, la carga sostenida durante horas cambia el perfil de consumo. Con aerotermia pasa algo parecido: la demanda puede no ser enorme en un pico corto, pero sí muy constante. Por eso conviene valorar si la instalación debe ser monofásica o trifásica, si hace falta equilibrar fases y si la potencia contratada está alineada con el uso real. En arquitectura sostenible, esta previsión es básica: una casa eficiente no es solo la que consume menos, sino la que está preparada para electrificarse mejor.

Si esta parte se diseña mal, el problema suele aparecer como saltos de protecciones, caídas de tensión o cuadros que se quedan pequeños demasiado pronto. Y eso nos lleva a los errores que más se repiten en reformas reales.

Los errores que más problemas causan en una reforma

Yo veo una y otra vez las mismas decisiones equivocadas, y casi todas tienen el mismo origen: mirar la instalación solo desde el precio inicial. El resultado es una vivienda que funciona hoy, pero que da guerra en cuanto cambia el uso.

• Confundir potencia contratada con capacidad real de la instalación: no son lo mismo, y una no corrige automáticamente a la otra.
• Dejar un cuadro antiguo sin revisar: si la casa se electrifica más, el cuadro debe acompañar ese cambio.
• Ignorar la caída de tensión: en recorridos largos o con mucha carga, el cableado importa más de lo que parece.
• Olvidar la puesta a tierra: sin una tierra bien ejecutada, las protecciones pierden eficacia.
• No prever sobretensiones: cada vez hay más electrónica sensible y más sistemas conectados a red.
• Dejar la recarga del coche o la climatización como “añadidos”: son consumos estructurales, no accesorios.

Una casa bien planteada deja la red lista para lo que venga

Si tuviera que resumirlo en una idea práctica, diría esto: la electricidad no llega a casa por un único camino, sino por una cadena de decisiones técnicas que empiezan en la red de transporte y terminan en la protección más pequeña del cuadro. Cuando esa cadena está bien resuelta, la vivienda funciona mejor, envejece mejor y se adapta mejor a cambios como solar, coche eléctrico o climatización eléctrica.

• Reserva espacio en el cuadro para futuras protecciones.
• Deja margen en canalizaciones y secciones de cable si prevés nuevas cargas.
• Comprueba la toma de tierra y la protección contra sobretensiones desde el proyecto.
• Piensa en el autoconsumo y en la recarga como parte de la instalación principal, no como un añadido de última hora.

Cuando proyecto o reviso una vivienda, yo no me quedo en que haya luz; me interesa que la instalación sea segura, que admita más electrificación y que no obligue a rehacer media obra a los dos años. Esa es, en la práctica, la diferencia entre una casa que simplemente funciona y una casa bien resuelta.
