Lo esencial para entender el cuadro eléctrico de una vivienda
- El cuadro general de mando y protección concentra las protecciones y reparte la energía por circuitos.
- En una vivienda española, la base suele arrancar con IGA, diferencial de 30 mA y PIAs separados por circuito.
- El esquema unifilar se lee de izquierda a derecha o de arriba abajo: entrada, corte general, protección adicional, diferencial y líneas finales.
- La electrificación básica cubre los usos habituales, pero se queda corta cuando entran aire acondicionado, secadora, domótica o recarga de vehículo eléctrico.
- Un cuadro claro, etiquetado y con reserva de espacio ahorra averías, reformas y disparos molestos.
Qué protege realmente y por qué importa tanto
Yo suelo separar el cuadro en dos misiones muy claras. La primera es proteger a las personas: si aparece una fuga a tierra o un contacto indirecto, el diferencial debe cortar rápido para reducir el riesgo de accidente. La segunda es proteger la instalación: si un circuito se sobrecarga, si hay un cortocircuito o si la tensión pega un salto, el cuadro debe aislar el problema antes de que se convierta en un fallo mayor.
En una vivienda, esa lógica evita dos males muy comunes: que una avería deje toda la casa sin servicio y que un circuito termine trabajando por encima de lo que soporta. Por eso el cuadro no es un accesorio más, sino el centro de mando del sistema eléctrico doméstico. Cuando está bien planteado, además, ayuda a identificar qué línea falla sin desmontar media instalación.
La idea de fondo es sencilla: dividir para proteger mejor. Y cuando esa división está bien hecha, el siguiente paso es aprender a leer el esquema unifilar sin confundir piezas que no hacen lo mismo.
Cómo leer el esquema unifilar sin perderse
El esquema unifilar no dibuja todos los conductores; resume la instalación con una línea por circuito y el orden de las protecciones. Esa simplificación es justo lo que lo hace útil: con una sola vista puedes entender qué corta la corriente, qué protege a las personas y qué línea alimenta cada zona de la casa.
| Orden habitual | Elemento | Función | Lo que yo compruebo |
|---|---|---|---|
| 1 | Entrada desde red o contador | Lleva la alimentación hasta el cuadro | Que la llegada esté ordenada y bien identificada |
| 2 | IGA | Corte general y protección frente a sobrecargas y cortocircuitos | Que dimensione bien la vivienda; en electrificación básica, el mínimo habitual es 25 A |
| 3 | Protección contra sobretensiones, si aplica | Protege equipos electrónicos frente a picos de tensión | Que esté colocada antes del diferencial, cuando el montaje la incluye |
| 4 | Diferencial | Protección de personas frente a fugas a tierra | Que sea de 30 mA y que no concentre demasiados circuitos |
| 5 | PIAs o magnetotérmicos | Protegen cada circuito concreto | Que cada línea tenga su propio automático y su etiqueta |
Si hay varios diferenciales, el esquema deja de ser una línea única y aparecen ramas. Eso no es un capricho gráfico: mejora la continuidad de servicio, porque un problema en una zona no tiene por qué dejar el resto de la casa a oscuras. Yo prefiero esa solución en viviendas con más consumo, más electrónica o más dependencia de equipos críticos como frigorífico, router o domótica.
Con el orden claro, ya podemos bajar a la parte que más ayuda en la práctica: qué componentes no deberían faltar y qué papel cumple cada uno en una vivienda española.

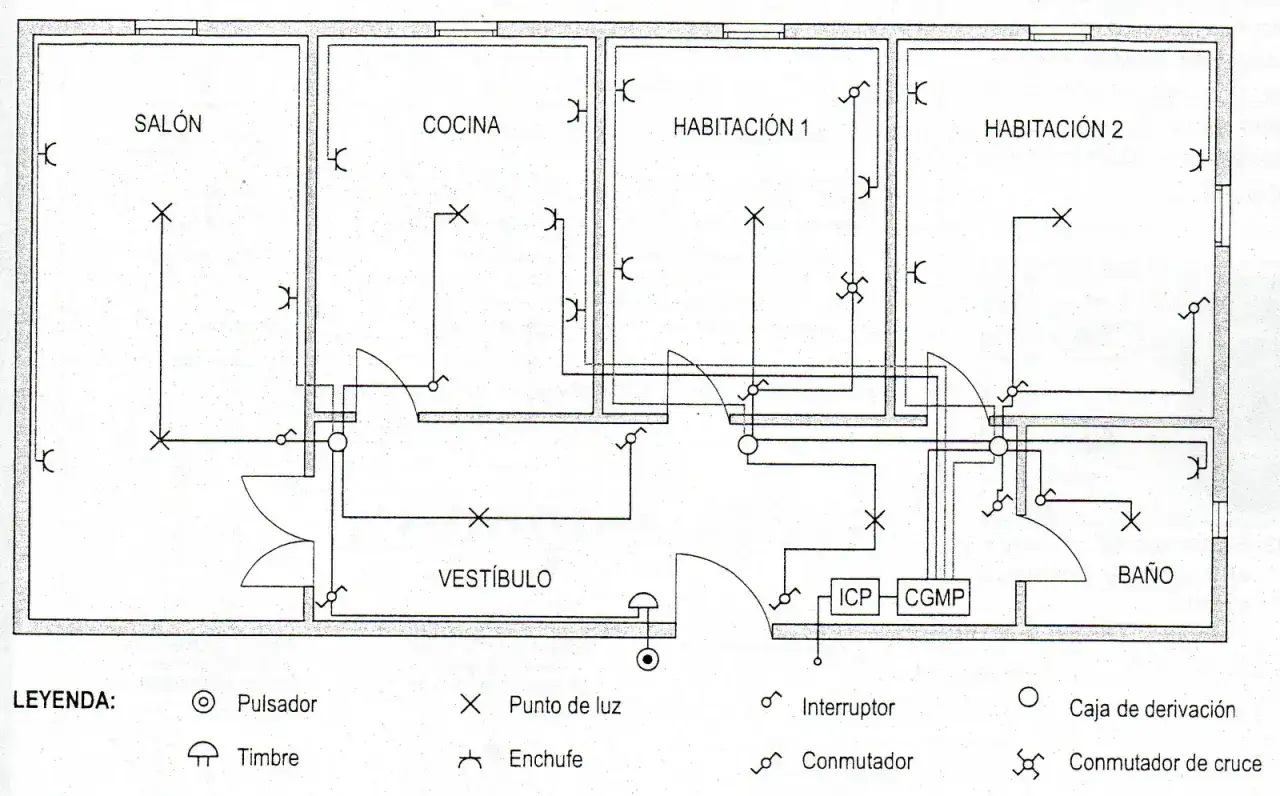

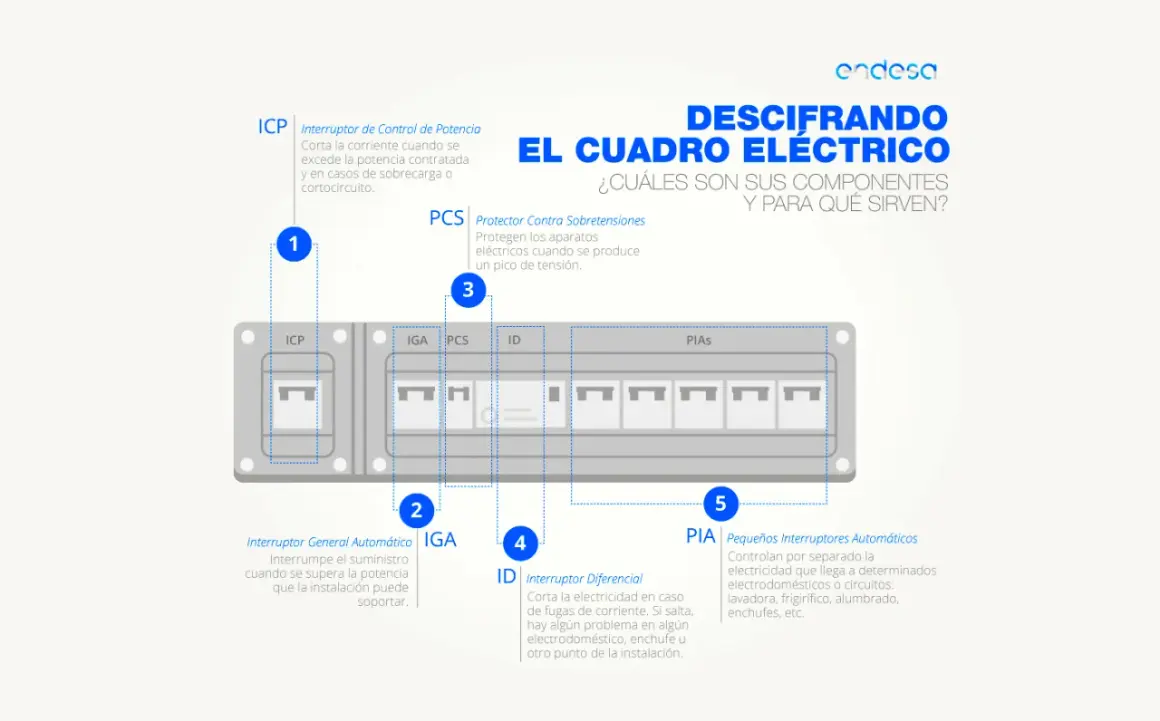

Componentes que no deberían faltar en una vivienda española
En España, el cuadro de vivienda se apoya en el REBT y en una lógica muy reconocible: un corte general, una protección para las personas y varias protecciones de circuito. La cuestión no es solo que estén, sino que estén bien dimensionadas y bien separadas.
| Componente | Para qué sirve | Detalle práctico |
|---|---|---|
| IGA | Protege toda la instalación | En básica suele partir de 25 A; no lo confundo con el ICP, que hoy suele ir integrado en el contador |
| Diferencial | Protege frente a fugas de corriente | Lo normal es 30 mA; si hay varios circuitos, yo no dejaría todo colgado de uno solo |
| PIAs o magnetotérmicos | Protegen cada línea frente a sobrecargas y cortocircuitos | Uno por circuito, con el calibre adecuado a su uso |
| Protector de sobretensiones | Reduce el impacto de picos de tensión | Muy recomendable cuando la vivienda tiene mucha electrónica o climatización sensible |
| Peines, bornes y etiquetado | Ordenan la alimentación y facilitan mantenimiento | Sin identificación clara, el cuadro envejece mal aunque los aparatos sean buenos |
| Envolvente | Aloja y protege el conjunto | Debe ser accesible, seca y con espacio real para maniobrar y ampliar |
Hay dos detalles que yo considero decisivos y que suelen infravalorarse. El primero es la ubicación: el cuadro debe quedar en un punto accesible, seco y protegido. El segundo es la reserva de espacio: una vivienda no acaba el día en que se entrega, y un cuadro sin margen termina convirtiéndose en un problema cuando llegan la climatización, la aerotermia, la domótica o una ampliación futura.
Con esa base, el siguiente paso es aterrizar el esquema en los circuitos mínimos que de verdad se usan dentro de casa.
Los circuitos mínimos del grado básico y cuándo se queda corto
La electrificación básica es el nivel mínimo pensado para que una vivienda funcione con los electrodomésticos habituales sin necesidad de obras posteriores de adecuación. En la práctica, eso se traduce en una organización por circuitos que evita sobrecargas y reparte mejor el consumo. La guía técnica fija, para una vivienda monofásica básica, una previsión de 5.750 W y un IGA mínimo de 25 A.| Circuito | Uso habitual | Protección orientativa | Sección mínima | Máximo de puntos |
|---|---|---|---|---|
| C1 | Iluminación | 10 A | 1,5 mm² | 30 |
| C2 | Tomas de uso general | 16 A | 2,5 mm² | 20 |
| C3 | Cocina y horno | 25 A | 6 mm² | 2 |
| C4 | Lavadora, lavavajillas y termo eléctrico | 20 A | 4 mm² | 3 |
| C5 | Baños y tomas auxiliares de cocina | 16 A | 2,5 mm² | 6 |
Esto no significa que todas las casas deban quedarse en ese límite. Si aparecen aire acondicionado, calefacción eléctrica, secadora, automatización o recarga de vehículo eléctrico, yo ya pienso en electrificación elevada o en una ampliación bien estudiada. La guía permite, además, añadir circuitos como C6 y C7 para más puntos de luz o más tomas generales, C8 para calefacción, C9 para climatización, C10 para secadora, C11 para automatización y C13 para recarga de vehículo eléctrico en viviendas unifamiliares.
Hay un criterio técnico que me parece especialmente útil en obra: la caída de tensión de la instalación interior no debería superar el 3%. Traducido a lenguaje normal, no basta con poner el automático correcto; también hay que revisar longitudes, sección real del cable y reparto de cargas. Cuando eso se ignora, el cuadro “parece bien montado” pero trabaja al límite.Con los circuitos claros, la pregunta siguiente es casi siempre la misma: qué se está haciendo mal cuando el cuadro da problemas, salta demasiado o deja de ser cómodo.
Errores que más problemas causan en obra y reforma
- Un solo diferencial para demasiados circuitos. Si dispara, se apaga media vivienda. En casas con más equipos electrónicos, yo prefiero repartir mejor.
- Pocos circuitos y mucho consumo colgado del mismo PIA. La instalación aparenta funcionar, pero el margen de seguridad se vuelve demasiado estrecho.
- No dejar reserva de módulos. Es el error típico de la reforma “cerrada en exceso”: hoy cabe todo, mañana ya no.
- Mezclar interior y exterior sin criterio. Si hay jardín o terraza, el circuito debe tratarse aparte y los mecanismos exteriores deben responder a la humedad y al uso real.
- Etiquetado pobre o inexistente. Cuando no sé qué protege cada automático, el mantenimiento se vuelve lento y torpe.
- Montar el protector de sobretensiones en una posición incorrecta. En una instalación bien pensada, va antes del diferencial, no improvisado al final de la línea.
- Intentar ahorrar apurando tomas por circuito. Parece barato hasta que empiezan los disparos, las revisiones y los cambios de esquema.
Hay un caso que veo con frecuencia en viviendas existentes: disparos intempestivos repetidos en cocina u օդ acondicionado. Cuando eso ocurre, yo no me quedo solo en “cambiar el diferencial”; reviso si conviene separar el circuito C3 de cocina y horno, o el C9 de climatización, y protegerlos de forma más selectiva. Esa decisión suele mejorar mucho la continuidad de servicio.
Con estos fallos localizados, ya tiene sentido pensar en la entrega final del cuadro, que es donde de verdad se nota si la instalación quedó bien o solo quedó encendida.
Lo que yo dejaría cerrado antes de tapar rozas o dar por terminado el cuadro
Antes de dar una instalación por buena, yo revisaría una lista corta pero exigente. No me interesa un cuadro “bonito” si después nadie entiende qué hace cada línea o si la vivienda no queda preparada para crecer.
- Esquema unifilar actualizado y legible.
- Etiquetas claras en cada PIA y en cada diferencial.
- Reserva de módulos para ampliaciones futuras.
- Espacio suficiente para el cableado, sin tensiones ni cruces innecesarios.
- Verificación del botón de prueba del diferencial.
- Separación correcta de circuitos exteriores, terraza o jardín cuando existan.
- Documentación final de la instalación guardada y accesible.
Si la vivienda está pensada para durar, el cuadro debería acompañar esa idea: no solo resolver el consumo de hoy, sino dejar margen para lo que probablemente venga después. En una reforma bien hecha, ese margen se nota; en una obra mal resuelta, se echa de menos muy pronto.
