Arqueta sifónica - dónde va, cómo funciona y qué exige el CTE

Una arqueta sifónica bien resuelta evita dos problemas muy comunes en saneamiento: los malos olores que regresan desde la red y las averías por acumulación de sólidos en el punto de conexión. En este artículo explico cómo funciona, qué piezas aparecen en su esquema, dónde conviene ubicarla y qué exige el CTE DB HS 5 en España. También verás los errores que más se repiten en obra y cómo detectarlos antes de que se conviertan en una reforma cara.

Qué es una arqueta sifónica y por qué importa en una red de saneamiento

La veo como una pieza de transición entre la red interior y la salida hacia el alcantarillado. Su función no es solo recibir agua: también debe impedir que los olores y gases de la red suban hacia la superficie y dejar un punto de acceso para limpieza e inspección. Esa combinación explica por qué no se trata de una arqueta cualquiera.

Y justo por eso merece la pena bajar al detalle de sus piezas y de cómo circula el agua dentro de ella.

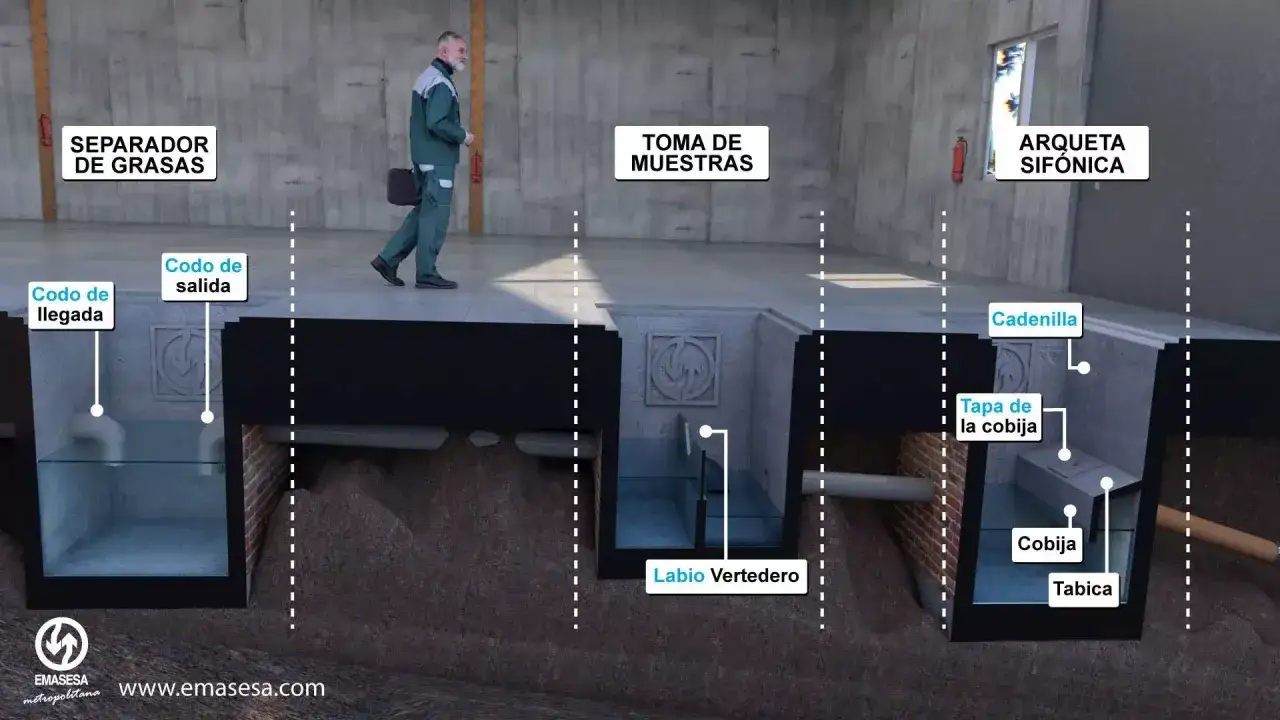

Cómo leer el esquema de la arqueta sifónica

Cuando reviso un esquema de este tipo, me fijo en cinco cosas: por dónde entra el agua, dónde se forma el sello, cómo sale el caudal, qué acceso queda para limpiar y si la ventilación está resuelta. El orden importa, porque el funcionamiento depende de la secuencia completa y no de una sola pieza aislada.

1. El agua entra desde la red interior o desde un sumidero.
2. La cámara de la arqueta recoge el caudal y evita que la salida quede directa.
3. La salida se resuelve con un codo de 90° para conservar el sello hidráulico.
4. La lámina de agua permanece en la arqueta y frena el paso de gases.
5. La tapa superior permite abrir, limpiar y comprobar que no haya sedimentos o obstrucciones.

Ese dato de los 45 cm no describe el tamaño exterior de la pieza, sino el espesor de la lámina de agua que actúa como barrera. Si el esquema no deja claro ese comportamiento, normalmente el detalle constructivo está incompleto o mal explicado.

Una vez entendido este mecanismo, la pregunta natural es dónde conviene ubicarla dentro de la instalación y cuándo hace falta una solución complementaria.

Dónde conviene colocarla y cuándo no basta con ella

• Vivienda unifamiliar: funciona bien cuando la red privada termina cerca de la salida a la red general y se necesita bloqueo de olores.
• Garaje o rampa: puede ser útil junto a sumideros, pero hay que revisar si el caudal y la suciedad obligan a un tratamiento adicional.
• Cocina de local: si hay aceites y grasas de forma habitual, la solución correcta suele pasar por un separador de grasas, no solo por la arqueta sifónica.
• Instalaciones con gran desnivel: si la diferencia entre la cota final y la acometida supera 1 m, el CTE pide un pozo de resalto como conexión.

En otras palabras, la arqueta no sustituye el criterio de proyecto. Hay casos en los que ayuda mucho y otros en los que solo es una parte del sistema, pero no la respuesta completa. Esa diferencia es la que conviene aclarar antes de ejecutar.

Y para cerrar bien ese criterio, toca mirar qué exige realmente la normativa española y qué se revisa sobre el terreno.

Qué pide el CTE DB HS 5 y qué se suele comprobar en obra

El CTE DB HS 5 es bastante claro en lo esencial: la arqueta sifónica debe tener una abertura de ventilación próxima al lado de descarga y una tapa de registro totalmente accesible para limpiezas periódicas. También indica que la salida vaya con codo de 90° y que la lámina de agua sea de 45 cm. En la práctica, eso significa que el detalle no puede quedar “a ojo”.

Yo suelo revisar estos puntos cuando analizo un plano o una ejecución:

• Que la tapa sea practicable y no quede enterrada por pavimento, jardinería o un mueble fijo.
• Que la salida mantenga el codo de 90° y no se haya sustituido por un giro improvisado.
• Que la ventilación esté resuelta y no tapada por remates, rellenos o capas de acabado.
• Que el interior no tenga cambios bruscos de sección que generen depósitos.
• Que las paredes y el fondo permitan limpieza, con medias cañas y sin rincones vivos.
• Que los elementos asociados, como sumideros, lleguen con el diámetro adecuado; en algunos casos el CTE marca 110 mm como mínimo para el desagüe lateral hacia la arqueta sifónica o hacia un separador de grasas y fangos.

Mi experiencia es simple: muchas incidencias no vienen de una norma mal escrita, sino de una obra que no la traduce bien al detalle. Si ese paso falla, después aparecen olores, retornos, limpiezas repetidas y una sensación de que “algo no funciona” aunque la instalación parezca terminada.

Y cuando la ejecución falla, casi siempre hay un patrón detrás: errores que se repiten mucho más de lo que deberían.

Errores de diseño y ejecución que más problemas dan

• Tapas sin acceso real. Si hace falta romper para abrir, la arqueta deja de ser registrable y se convierte en un problema diferido.
• Ventilación ausente o mal ubicada. El olor encuentra salida por otros puntos y la red trabaja peor.
• Codos mal resueltos. Una salida recta o un giro improvisado destruye parte del efecto sifónico.
• Fondos planos y esquinas vivas. Los sólidos se acumulan con más facilidad y la limpieza se complica.
• Mezcla de aguas inadecuada. En cocinas, talleres o zonas con grasas, la arqueta sifónica sola no basta si no existe separación previa.
• Profundidad mal calculada. Si queda demasiado superficial, sufre con los remates; si queda demasiado profunda, el mantenimiento se vuelve incómodo y caro.

Lo que más me interesa aquí no es la lista en sí, sino el efecto acumulado: una pieza bien pensada puede funcionar mal si el proyecto no deja claro cómo se limpia, cómo ventila y cómo conecta con el resto de la red. En saneamiento, ese tipo de error pequeño acaba costando tiempo, mano de obra y molestias.

Por eso el mantenimiento no debería tratarse como una tarea secundaria, sino como parte del propio diseño.

Cómo mantenerla para que siga funcionando sin sorpresas

La primera regla es sencilla: no hay arqueta sifónica que aguante indefinidamente sin limpieza. En una vivienda, yo haría al menos una revisión visual periódica; en un local con uso intensivo, la frecuencia debe subir porque el aporte de sólidos y grasas cambia por completo el comportamiento de la instalación. Si el agua baja lenta, aparecen borboteos o el olor vuelve, la arqueta ya está avisando.

• Comprueba que la tapa cierre bien y no deje filtraciones.
• Verifica que el nivel de agua se mantiene y no queda seco.
• Retira arenas, sedimentos y restos de obra antes de que formen costra.
• No viertas cementos, pinturas, aceites ni residuos agresivos al sistema.
• Después de una lluvia intensa o de una reforma, revisa el interior y confirma que no haya obstrucciones.

Hay algo poco glamuroso en esta parte, pero decisivo: una solución accesible, estanca y fácil de limpiar es mucho más sostenible que otra más vistosa pero difícil de registrar. En instalaciones reales, esa diferencia se nota con los años, no el día de la entrega.

Con ese criterio en mente, el último paso es saber qué conviene pedir en plano antes de ejecutar la red para no depender de correcciones posteriores.

Lo que conviene pedir en plano antes de ejecutar la red

Si estoy revisando un proyecto, pido cinco cosas muy concretas: ubicación exacta de la arqueta, cota de entrada y salida, detalle de ventilación, tipo de tapa y recorrido de acceso para limpieza. También compruebo si hace falta un pozo de resalto cuando la diferencia de cota supera 1 m y si el trazado exige separar grasas o no.

• Ubicación clara, fuera de zonas que luego queden inaccesibles.
• Detalle constructivo que enseñe el codo de salida, la cámara y la tapa.
• Compatibilidad con el tipo de agua que va a recibir.
• Registro pensado para mantenimiento real, no solo para cumplir el plano.
• Material y estanqueidad coherentes con el uso previsto y con la durabilidad que buscas.

Si el objetivo es una instalación limpia y duradera, el mejor esquema no es el más complicado, sino el que deja claras la entrada del agua, la barrera contra olores y el acceso para limpiar sin romper nada. Ahí es donde una arqueta sifónica está bien resuelta de verdad.
