La toma de tierra en una vivienda unifamiliar no es un detalle menor del cuadro eléctrico: es la parte que ayuda a que una fuga de corriente tenga un camino seguro y a que las protecciones actúen cuando algo falla. Cuando está bien ejecutada, reduce riesgos en enchufes, electrodomésticos, baños, exteriores y cualquier elemento metálico accesible de la casa. En este artículo explico cómo funciona, qué pide el REBT en España, cómo se instala en obra nueva o en reforma y qué errores conviene evitar antes de cerrar la obra.
Lo esencial para entender una toma de tierra segura
- La tierra y el diferencial no hacen lo mismo: uno deriva la fuga y el otro la detecta.
- En una casa, lo habitual es trabajar con un esquema TT, con la instalación conectada a una toma de tierra propia.
- El REBT exige electrodos enterrados a más de 0,50 m, un borne principal accesible y conductores correctamente dimensionados.
- La equipotencialidad en baños y zonas húmedas evita diferencias de tensión peligrosas entre partes metálicas.
- Una solución sencilla con pica suele arrancar en torno a 150 €, pero una mejora más completa puede subir bastante según el terreno y la obra.
Lo que resuelve de verdad la toma de tierra en una vivienda
Yo suelo empezar por una idea muy simple: la toma de tierra no está para “cumplir”, sino para hacer segura una avería. Si una carcasa metálica de una lavadora, un termo o una bomba de agua se pone en tensión por un defecto interno, la tierra ofrece un camino de baja impedancia para que esa corriente se desvíe y las protecciones corten el suministro. Sin ese camino, el aparato puede seguir aparentemente normal mientras la carcasa queda peligrosa al tacto.
Por eso insisto tanto en que el diferencial no sustituye a la tierra. El diferencial detecta desequilibrios, pero necesita que exista una vía de defecto razonable para actuar con rapidez y fiabilidad. En una vivienda unifamiliar, donde conviven electrodomésticos, exterior, garaje, jardín o incluso un futuro cargador de coche eléctrico, esa coordinación entre tierra, protección y equipotencialidad es la que marca la diferencia entre una instalación sólida y una que solo parece correcta.
Con esa base, ya se entiende mejor por qué los materiales, las uniones y la forma de instalación importan tanto como el propio esquema eléctrico.
Las piezas que forman una instalación segura
El electrodo que toca el terreno

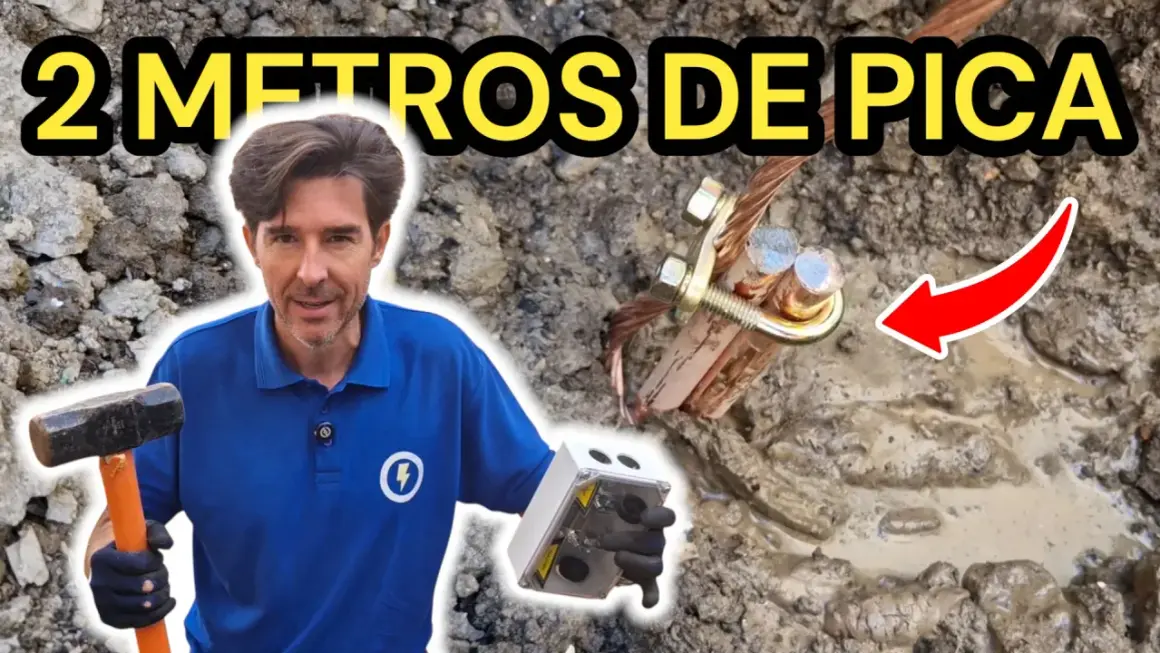

El electrodo es el elemento que realmente entrega la instalación al terreno. Puede ser una pica, una placa, una malla, un anillo perimetral o incluso la armadura de hormigón cuando el proyecto la aprovecha de forma correcta. En obra nueva, yo prefiero siempre que sea posible un anillo de tierra en cimentación, porque reparte mejor el contacto con el suelo; en una reforma, lo más habitual es recurrir a una o varias picas y, si hace falta, a una ampliación con más electrodos.
Lo importante aquí no es solo “clavar una pica”, sino conseguir una resistencia estable. El terreno manda mucho más de lo que parece: un suelo arcilloso y húmedo suele comportarse mejor que un relleno seco, arenoso o rocoso. El REBT también deja claro que la profundidad de enterramiento nunca debe ser inferior a 0,50 m y que no deben usarse tuberías de agua, gas, calefacción o desagües como toma de tierra.
El conductor y el borne principal
Entre el electrodo y el cuadro aparece el conductor de tierra, que es la autopista eléctrica de esa protección. Si está enterrado, el reglamento exige secciones mínimas que no conviene improvisar: 16 mm² de cobre si va protegido mecánicamente y 25 mm² de cobre si no lo está. Además, las uniones deben estar bien ejecutadas para que no sufran corrosión ni pérdidas de continuidad con el paso del tiempo.
El borne principal de tierra es otro punto clave y, sinceramente, uno de los que más reviso. Ahí confluyen los conductores de tierra, los conductores de protección y las uniones equipotenciales principales. Debe quedar accesible y permitir la medición de la resistencia con un útil. Si ese punto queda enterrado, oculto o mal resuelto, la instalación pierde capacidad de comprobación, y eso ya es una mala señal.
El conductor de protección y la equipotencialidad
El conductor de protección, o PE, es el que une las masas metálicas de la instalación con la tierra. No es lo mismo que el conductor de tierra: el primero reparte la seguridad por la vivienda; el segundo lleva esa seguridad hasta el electrodo. Si se dimensiona fuera de norma, o si se interrumpe en algún punto, la protección contra contactos indirectos se debilita enseguida.
En secciones habituales, el REBT marca 2,5 mm² si el conductor tiene protección mecánica y 4 mm² si no la tiene. Cuando la sección de fase supera 35 mm², el conductor de protección pasa a ser, como regla general, la mitad de la sección de fase. Y en baños, duchas o zonas especialmente expuestas, la conexión equipotencial suplementaria local une las partes metálicas accesibles para evitar diferencias de tensión incómodas o peligrosas. Esa parte parece secundaria hasta que falla, y entonces deja de parecerlo.
Con las piezas ya ordenadas, la normativa deja de sonar abstracta y pasa a tener sentido práctico, que es justo lo que interesa cuando uno quiere decidir bien en obra.
Lo que pide el REBT en España y cómo leerlo sin perderse
El BOE, a través del REBT, no impone una cifra mágica para todos los terrenos y todas las casas, pero sí fija un marco muy claro de seguridad. La lógica es sencilla: la puesta a tierra debe limitar la tensión de contacto, permitir que circulen las corrientes de defecto sin riesgo y mantener su eficacia en el tiempo. A partir de ahí, los valores concretos ayudan a trabajar con criterio, no a memorizar números sin contexto.| Elemento | Referencia práctica | Por qué importa |
|---|---|---|
| Electrodo enterrado | Profundidad mínima de 0,50 m; pueden usarse picas, placas, anillos o mallas. | Protege la toma de tierra frente a sequía superficial, hielo y corrosión. |
| Conductor de tierra | 16 mm² Cu si va protegido mecánicamente; 25 mm² Cu si no lo está. | Asegura que la unión con el electrodo no se convierta en un punto débil. |
| Borne principal de tierra | Debe ser accesible y desmontable con útil, con posibilidad de medir la resistencia. | Sin punto de medida no hay verificación real ni mantenimiento serio. |
| Conductor de protección | 2,5 mm² con protección mecánica; 4 mm² sin ella; si la fase supera 35 mm², el PE suele ser S/2. | Es el camino que conecta las masas metálicas con la tierra. |
| Resistencia de puesta en servicio | Como referencia de proyecto, 30 Ω con diferenciales de 300 mA; 5 Ω con 500 mA; 1 Ω con 1 A. | Relaciona la calidad de la tierra con el disparo de la protección diferencial. |
| Tensión de contacto admisible | 50 V en general y 24 V en locales o emplazamientos conductores. | Marca el límite a partir del cual el contacto ya deja de ser aceptable. |
Yo no leería estos números como piezas sueltas. La tierra, el conductor de protección y el diferencial tienen que funcionar como un conjunto. Si uno se diseña mal, el resto pierde eficacia aunque todo parezca “instalado”.
Una vez entendido el marco, toca bajar a la práctica y ver cómo se ejecuta una instalación decente en una casa nueva o en una reforma.
Cómo se ejecuta en obra nueva y en reforma
En obra nueva
En una obra nueva, el mejor momento para hacer bien la toma de tierra es antes de cerrar cimentación y pavimentos. Si el proyecto lo permite, yo suelo preferir un anillo perimetral en las zanjas de cimentación, con registros accesibles y posibilidad de añadir electrodos verticales cuando el terreno es malo o la resistencia sale alta. Esa solución suele envejecer mejor que una pica colocada deprisa y sin estrategia.
En parcelas con jardín, terreno seco o rellenos recientes, también conviene pensar a largo plazo. A veces una sola pica funciona el día de la medición inicial, pero en verano o tras varios ciclos de sequía pierde margen. Por eso me gusta dejar previsión de ampliación: una arqueta bien situada, una conexión clara y espacio para sumar electrodos si el terreno lo pide.
En una vivienda ya terminada
En reforma, el trabajo es más incómodo porque hay que convivir con acabados existentes. Lo habitual es hincar una o varias picas en exterior, registrar la conexión y enlazarla con el cuadro mediante el conductor adecuado. Si la casa es antigua y no tenía conductor de protección en parte de sus circuitos, la solución rara vez es “solo poner una pica”; muchas veces hay que corregir también enchufes, derivaciones y zonas húmedas.
El reglamento admite ciertas soluciones directas en cocinas y cuartos de aseo cuando la construcción es antigua y no se habían previsto conductores de protección, pero yo eso lo trato como una excepción de rehabilitación, no como una buena forma de diseñar una vivienda nueva. Si la instalación tiene más de unas décadas, la tierra puede ser solo una pieza del problema; el resto suele estar en el cableado interior y en el cuadro.
Lee también: Instalación de fontanería - materiales, normativa y errores clave
La medición final
La parte que más se suele subestimar es la medición. Yo no doy una toma de tierra por buena solo porque “no salta el diferencial”. Hace falta comprobar resistencia de tierra con el equipo adecuado, continuidad de los conductores de protección y correcto enlace equipotencial. Un comprobador de enchufe es útil para una primera orientación, pero no sustituye una verificación profesional.
Si la medición sale irregular, cambia mucho entre seco y húmedo, o se queda claramente por encima de lo que se esperaba, todavía no está terminada la instalación. Ahí es donde aparecen los fallos que a simple vista pasan desapercibidos.
Los fallos que más veo y por qué salen caros
- Confundir tierra con diferencial. El diferencial protege, pero no arregla una mala conexión a tierra ni una masa mal enlazada.
- Enterrar una pica sin pensar en el terreno. En suelo seco, pedregoso o muy relleno, una sola pica puede quedarse corta enseguida.
- Usar tuberías como si fueran electrodos. Agua, gas o calefacción no son una toma de tierra válida y pueden convertir un fallo eléctrico en un problema mayor.
- Dejar uniones ocultas o inaccesibles. Si no se puede medir, revisar y reapretar cuando toca, la instalación pierde trazabilidad.
- Olvidar baños, cocina y exterior. Las zonas húmedas y las partes metálicas accesibles necesitan una atención especial, no una solución genérica.
- Dar por buena una reforma parcial. Cambiar el cuadro sin corregir conductores viejos o masas mal enlazadas suele dejar el problema medio resuelto y medio escondido.
La falla que más me preocupa no es la visible, sino la que se esconde detrás de una falsa sensación de seguridad. Si algo te hace pensar “esto ya está”, conviene medir otra vez antes de tapar rozas o dar por acabada la obra.
Con eso claro, la pregunta siguiente es bastante lógica: cuánto cuesta hacerlo bien y en qué momento merece la pena revisar lo que ya existe.
Cuánto cuesta y cuándo merece la pena revisar lo existente
En España, una toma de tierra sencilla con pica y poca obra suele moverse en un rango bastante contenido. Como referencia orientativa, yo hablaría de 100 a 300 € en una solución simple, con un precio base cercano a 150 € cuando la excavación es mínima y no hay complicaciones de acceso. Cuando entran más picas, arqueta de registro, cableado adicional, zanja o mejora del terreno, la cifra puede subir con facilidad por encima de 500 €.
| Situación | Coste orientativo | Qué suele incluir |
|---|---|---|
| Pica simple en vivienda accesible | 100 a 300 € | Material básico, hinca, conexión y comprobación elemental. |
| Varias picas o mejora en terreno flojo | 300 a 800 € | Más longitud de conductor, más electrodos y alguna obra auxiliar. |
| Anillo perimetral o reforma con acabados cerrados | 500 € o más | Excavación, registros, mayor mano de obra y mediciones más completas. |
Yo revisaría la instalación sin esperar a una avería si la vivienda es antigua, si notas “cosquilleos” al tocar grifos o carcasas, si el diferencial dispara con frecuencia, si has añadido fotovoltaica o previsión de cargador de vehículo eléctrico, o si después de una reforma nadie te enseñó una medición real de tierra. En una casa bien cuidada, la tierra no se deja para cuando falle algo; se comprueba antes.
Y si tuviera que quedarme con una sola idea práctica, sería esta: una buena tierra no se ve, pero se mide, se documenta y se puede volver a comprobar cuando cambian la humedad, el uso o la instalación. Eso me lleva a la última revisión que yo no saltaría nunca.
La comprobación final que yo no saltaría nunca
Antes de cerrar una vivienda unifamiliar, yo pediría siempre tres cosas: medida real de la resistencia de tierra, continuidad correcta de los conductores de protección y verificación de la equipotencialidad en baños y zonas húmedas. Si además hay exterior, garaje, bomba de agua o cargador, reviso también las masas metálicas de esos circuitos con el mismo criterio. No es una revisión burocrática; es la diferencia entre una instalación que aguanta una avería y una que la amplifica.
- La tierra debe poder medirse sin desmontar media casa.
- Las uniones han de quedar accesibles y protegidas contra corrosión.
- Los conductores de protección no deben quedar interrumpidos ni “puenteados” a ojo.
- Los baños y zonas húmedas merecen un control extra, no una solución estándar.
En una vivienda unifamiliar, la puesta a tierra bien resuelta no da protagonismo cuando todo va bien, y precisamente por eso suele infravalorarse. Yo la trato como parte estructural de la seguridad de la casa: igual que una buena impermeabilización protege de la humedad, una tierra bien ejecutada protege de una avería que, sin ese camino de descarga, podría acabar mal. Si la instalación te deja dudas, no las tapes con yeso ni con una prueba superficial: mide, corrige y vuelve a medir.
