Lo esencial para entender un cuadro de electrificación elevada
- La electrificación elevada en vivienda arranca en 9.200 W y se justifica por climatización, calefacción eléctrica, más electrodomésticos, superficie útil superior a 160 m² o recarga de vehículo eléctrico en unifamiliar.
- El esquema unifilar debe mostrar el recorrido completo: alimentación, IGA, diferenciales, protecciones contra sobretensiones y magnetotérmicos de cada circuito.
- El REBT fija como mínimo un diferencial por cada cinco circuitos y una protección general que no se sustituye por el ICP.
- La caída de tensión en la instalación interior no debe superar el 3 %, así que la sección del cable y la longitud importan tanto como el dibujo.
- En una unifamiliar con coche eléctrico, el circuito de recarga debe quedar dedicado y bien identificado en el cuadro.

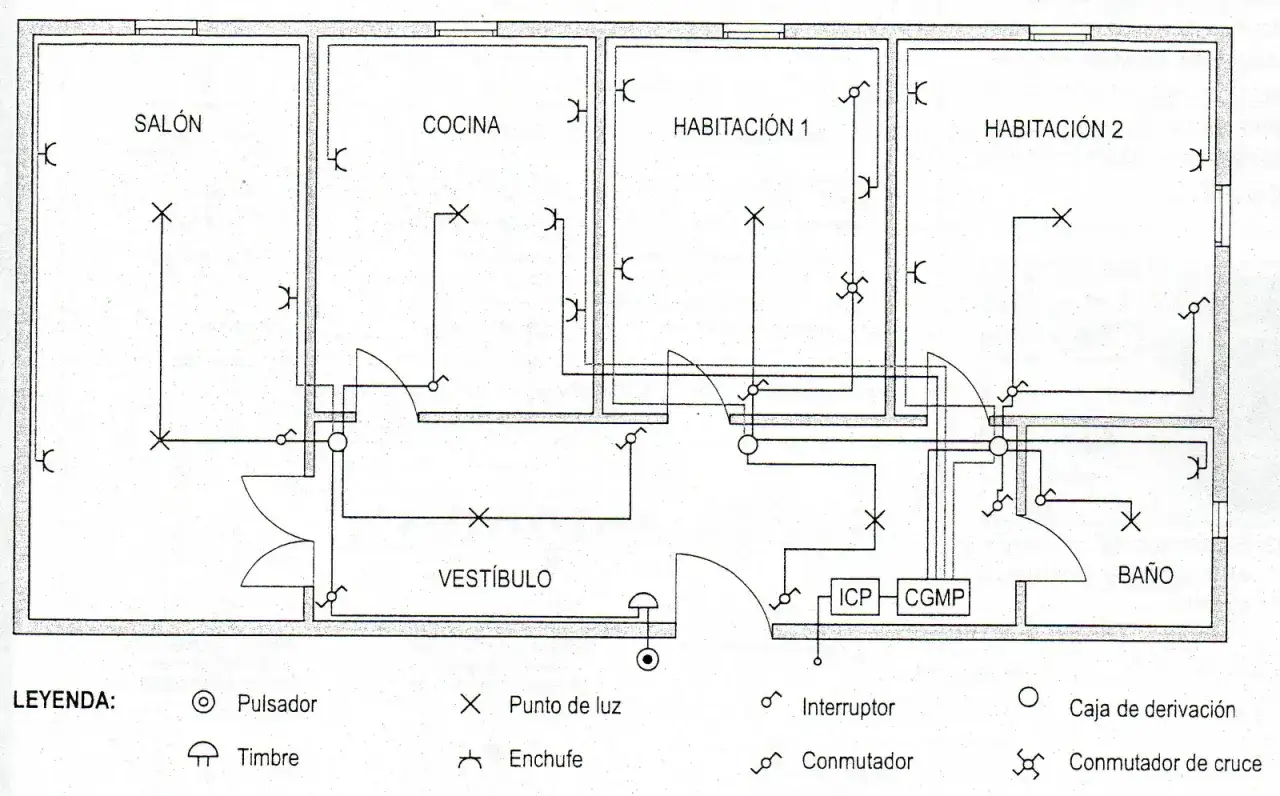

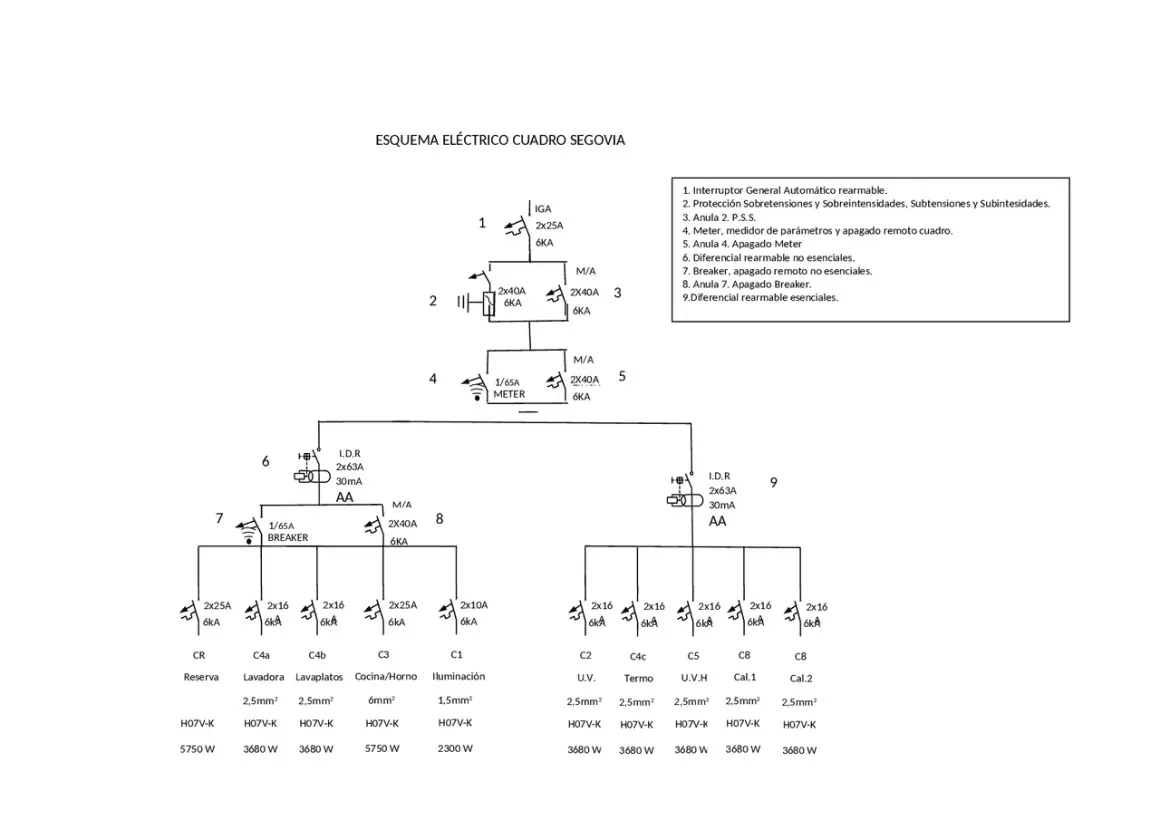

Qué resuelve un esquema unifilar en una vivienda de electrificación elevada
El esquema unifilar no es un plano bonito para archivar. Es la traducción técnica de cómo entra la energía en la vivienda, cómo se protege y cómo se reparte entre usos reales. En una casa con más consumo del habitual, ese dibujo evita dos problemas muy comunes: infraestimar la instalación y mezclar circuitos que no deberían depender del mismo criterio de protección.Yo suelo leerlo en este orden: qué entra, qué protege y qué alimenta. Si esa secuencia no está clara, el cuadro suele esconder dudas de diseño.
| Elemento | Qué debe reflejar | Qué compruebo yo |
|---|---|---|
| Alimentación de entrada | Origen de la energía y potencia prevista | Que la previsión encaje con el uso real de la vivienda |
| IGA | Interruptor general automático de corte omnipolar | Que sea independiente del ICP y tenga capacidad suficiente |
| Diferenciales | Protección de personas frente a contactos indirectos | Que la sensibilidad sea de 30 mA y haya reparto suficiente |
| Protección contra sobretensiones | Dispositivo en el origen o muy próximo a él | Que la vivienda no quede expuesta a picos evitables |
| PIAs o magnetotérmicos | Protección de cada circuito final | Que cada uso tenga su circuito y su calibre coherente |
| Circuito de recarga | Línea dedicada para el vehículo eléctrico | Que no comparta recorrido con cargas ajenas |
| Tierra y equipotencialidad | Conexión de masas y seguridad de la instalación | Que el corte automático realmente proteja |
Si el esquema no deja ver estos puntos, la instalación puede estar “bien” en papel y ser incómoda o insegura en la práctica. Y ese es justo el tipo de fallo que después cuesta dinero corregir. Con esa base clara, ya se entiende mejor qué cambia cuando la vivienda pasa de básica a elevada.
Qué cambia respecto a una electrificación básica
El salto a electrificación elevada aparece cuando la vivienda pide más que el paquete mínimo: climatización, calefacción eléctrica, más electrodomésticos, automatización, secadora o recarga de vehículo eléctrico en una unifamiliar. Según el BOE, la previsión mínima es de 5.750 W para electrificación básica y de 9.200 W para electrificación elevada.| Criterio | Electrificación básica | Electrificación elevada |
|---|---|---|
| Potencia mínima prevista | 5.750 W | 9.200 W |
| Uso típico | Consumir sin reformas posteriores en lo esencial | Más demanda simultánea y mayor comodidad de uso |
| Circuitos | C1 a C5 | C1 a C13, con circuitos adicionales según necesidad |
| Perfil de vivienda | Uso doméstico estándar | Climatización, mayor superficie, automatización o EV |
| Margen de crecimiento | Limitado | Diseñado para ampliar sin rehacer la base |
Los circuitos extra son los que de verdad marcan la diferencia en el esquema unifilar de una vivienda exigente:
| Circuito | Cuándo aparece | Qué aporta |
|---|---|---|
| C6 | Por cada 30 puntos de luz adicionales | Refuerza la iluminación sin sobrecargar C1 |
| C7 | Por cada 20 tomas generales adicionales o si la vivienda supera 160 m² | Ordena las bases de uso general en casas grandes |
| C8 | Si existe previsión de calefacción eléctrica | Separa una carga de consumo alto y continuo |
| C9 | Si existe previsión de aire acondicionado | Evita que la climatización dependa de circuitos generales |
| C10 | Si hay secadora independiente | Da una protección específica a una carga muy concreta |
| C11 | Si hay automatización, gestión de energía o seguridad | Ordena domótica, alarmas y control centralizado |
| C12 | Si se prevén más circuitos C3 o C4, o más de 6 tomas en C5 | Desdobla las cargas de cocina, lavado o baños |
| C13 | Si hay recarga de vehículo eléctrico en unifamiliar | Reserva una línea dedicada para el cargador |
Yo no interpretaría esta diferencia como “la casa consume más y ya está”. La idea real es otra: hay más usos simultáneos y más cargas sensibles, así que la instalación necesita más separación, más protección y un cuadro más claro. Eso me lleva a la parte que más ayuda al usuario final: cómo leer el dibujo sin confundirse.
Cómo leerlo sin perderse entre protecciones y circuitos
Cuando abro un esquema unifilar, yo sigo siempre la misma lógica. Primero identifico el origen y la potencia prevista. Después miro el bloque de protección general y, por último, el reparto por circuitos. Si una vivienda está prevista para 9.200 W a 230 V, el orden de magnitud lleva a 40 A; no es una regla visual del plano, pero sí una referencia útil para comprobar si el dimensionado tiene sentido.
- Entrada y capacidad. La capacidad de la instalación debe corresponder, como mínimo, con la intensidad asignada del IGA.
- IGA. El REBT exige un interruptor general automático de corte omnipolar, independiente del ICP, con intensidad nominal mínima de 25 A.
- Sobretensiones. Si la alimentación o el entorno lo aconsejan, el dispositivo debe ir en el origen o en el cuadro principal, lo más cerca posible del arranque de la instalación.
- Diferenciales. Deben proteger todos los circuitos con sensibilidad máxima de 30 mA, y el reglamento marca al menos uno por cada cinco circuitos.
- PIAs. Cada circuito final debe tener su magnetotérmico propio, con calibre coherente con la carga y la sección del cable.
- Secciones y caídas de tensión. La instalación interior no debe superar el 3 % de caída de tensión, calculado para el punto de uso más alejado.
En la práctica, este orden evita uno de los errores más habituales: dibujar protecciones “por costumbre” y no por necesidad. Como recuerda el BOE, el interruptor general no sustituye al control de potencia, y el diferencial no se puede convertir en un cajón de sastre para toda la vivienda.
Si el plano respeta ese recorrido, ya tienes la base para pasar a un ejemplo realista y ver cómo se traduce todo esto en una vivienda concreta.
Un ejemplo realista para una unifamiliar con climatización y coche eléctrico
Yo suelo poner un caso sencillo porque aclara más que una teoría larga: una vivienda unifamiliar de 170 m², con cocina eléctrica, lavadero, aire acondicionado por zonas, secadora y previsión de cargador para coche. En este escenario, la electrificación elevada no es una opción estética, es la consecuencia lógica del uso.| Bloque del esquema | Qué dibujaría | Comentario práctico |
|---|---|---|
| Entrada general | Alimentación, contador y paso al cuadro | Conviene que el trazado sea corto y limpio |
| Protección general | IGA de corte omnipolar | Si la previsión es 9.200 W, el entorno de 40 A es el punto de partida lógico |
| Sobretensiones | Protección en el origen del cuadro | Muy recomendable si hay equipos electrónicos valiosos o alimentación aérea |
| Diferenciales | Uno o varios de 30 mA | Si hay más de cinco circuitos, yo no dejaría todo detrás de uno solo |
| Iluminación | C1 y, si hace falta, C6 | Separar la luz evita que una avería deje la casa a oscuras |
| Tomas generales | C2 y, si procede, C7 | En una vivienda grande no conviene exprimir un solo circuito |
| Cocina y lavado | C3, C4 y C5 | Son cargas críticas y deben quedar muy claras en el unifilar |
| Climatización | C8 y C9 | La calefacción eléctrica y el aire acondicionado no deberían colgar del mismo bloque genérico |
| Otros usos | C10 y C11 | Secadora, domótica, alarmas o gestión de energía merecen su propia lectura |
| Recarga de vehículo | C13 dedicado | En una unifamiliar, el circuito de recarga debe aparecer separado y bien identificado |
Si la recarga llega a montarse, yo la dibujaría como una línea independiente, no como una carga más dentro del saco general. El reglamento la trata con criterios específicos, y eso evita que el cargador compita con la cocina o la climatización por el mismo margen de seguridad. En garaje comunitario el enfoque cambia, pero en una unifamiliar la lógica sigue siendo la de un circuito dedicado.
La lectura correcta del ejemplo es simple: una vivienda con muchos usos simultáneos necesita un cuadro más segmentado, no un cuadro más improvisado. Y precisamente ahí aparecen los fallos que más dinero cuestan.
Errores que veo una y otra vez en obra
La mayoría de los problemas no nacen de la normativa, sino de los atajos. Son decisiones pequeñas que luego se convierten en averías, disparos injustificados o reformas prematuras.
- Meter toda la casa en un único diferencial. Cuando salta, la vivienda se queda completa sin servicio y el fallo cuesta más de localizar.
- No separar cargas permanentes de cargas puntuales. Cocina, horno, secadora, climatización y recarga eléctrica no deberían recibir el mismo trato que la iluminación.
- Olvidar la caída de tensión. Si el cuadro está lejos o el trazado es largo, el plano puede ser correcto y la obra no.
- Prescindir de sobretensiones “porque la casa ya tiene muchas protecciones”. Eso no es suficiente cuando la instalación alimenta electrónica sensible o recibe líneas expuestas.
- Diseñar sin mirar el espacio real del cuadro. Si no hay reserva de módulos, cualquier ampliación acaba en rehacer parte de la instalación.
- Pensar que electrificación elevada significa solo más potencia contratada. El problema real es la distribución interna, no solo la cifra del contador.
Yo me fijo mucho en este punto porque en vivienda el error no suele ser técnico de manual, sino de coordinación entre proyecto, montaje y uso cotidiano. Si esa coordinación falla, el esquema unifilar deja de ser una ayuda y se convierte en un dibujo que nadie quiere tocar.
Por eso merece la pena cerrar el diseño con una última capa de previsión, que es la que realmente hace rentable la instalación con el paso del tiempo.
Lo que conviene prever antes de cerrar tabiques y firmar el cuadro
Si yo tuviera que resumir la decisión en una sola idea, diría esto: la electrificación elevada no obliga a instalarlo todo desde el primer día, pero sí a dejar la vivienda preparada para crecer sin improvisar. Reservar espacio en el cuadro, dejar tubos libres, prever un circuito dedicado para el cargador y comprobar la selectividad ahorra obras, polvo y sobrecostes.
También conviene pensar en lo que suele venir después: aerotermia, fotovoltaica, batería, domótica, red de datos o más puntos de recarga. Cuando el esquema unifilar nace con esa lógica, la casa envejece mejor y la instalación deja de ser un límite. Si el proyecto lo pide, yo lo cerraría siempre con una revisión conjunta entre memoria, cuadro y trazado real en obra.
