Las alcantarillas son uno de esos elementos que solo se notan cuando fallan: si están bien calculadas, el agua cruza una carretera, un acceso o una urbanización sin drama; si están mal resueltas, aparecen atascos, erosión y reparaciones repetidas. En esta guía explico qué conviene mirar en los tipos de alcantarillas, cómo se diferencian por forma, material y uso, y qué decisiones pesan de verdad en una instalación. También aclaro cómo encajan en una red de saneamiento o de drenaje pluvial, que es donde suelen aparecer las dudas más caras.
Lo esencial para elegir una solución que funcione de verdad
- Una alcantarilla puede ser un tubo, un marco, una bóveda o un cajón, y cada solución responde a un caudal y a un espacio distinto.
- La forma no lo es todo: el material, la pendiente, la entrada y la salida condicionan tanto la vida útil como el mantenimiento.
- En saneamiento urbano conviene separar aguas residuales y pluviales cuando el proyecto lo permite; explotar la red resulta más limpio y previsible.
- El hormigón armado sigue siendo una referencia en soluciones permanentes, pero el acero corrugado y el PEAD siguen teniendo su lugar.
- Los fallos más caros suelen venir de un mal dimensionado, de la erosión en embocaduras o de no prever limpieza.

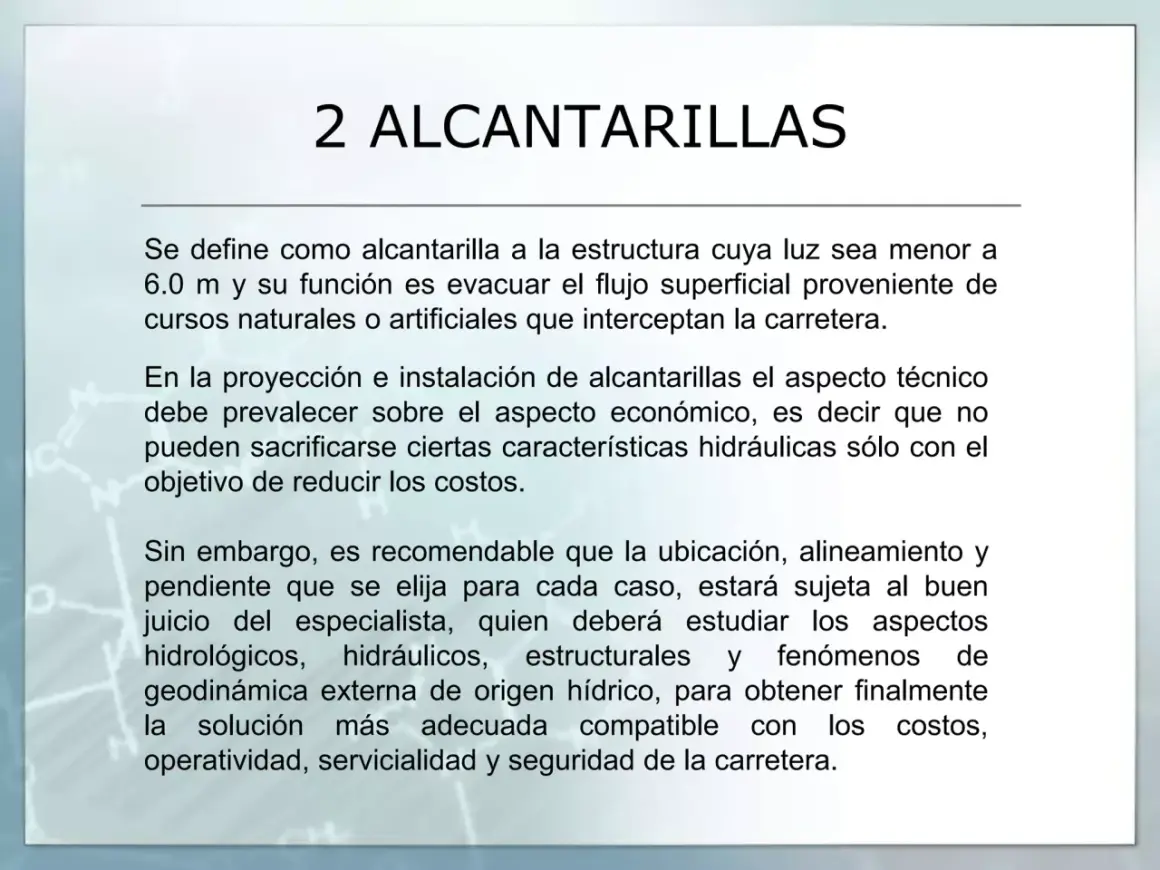

Qué es una alcantarilla y cuándo hablamos de drenaje transversal
En obra civil, una alcantarilla es un conducto corto que permite que el agua atraviese una infraestructura sin cortar la continuidad del cauce, la cuneta o la escorrentía natural. Dicho de forma simple: el agua entra por un lado, cruza bajo la vía o el terraplén y sale por el otro con el menor daño posible al terreno y a la obra.
Yo suelo separar el tema en dos planos. El primero es el de la obra de drenaje transversal, muy ligada a carreteras, caminos, ferrocarriles y accesos. El segundo es el del saneamiento urbano, donde el agua residual y el agua de lluvia viajan por colectores, cámaras y redes complementarias. En ambos casos hablamos de conducir agua, pero no con la misma lógica ni con las mismas exigencias.
Esa distinción importa porque cambia el criterio de diseño. No es lo mismo resolver el paso de una vaguada bajo una carretera que evacuar pluviales en una urbanización o alimentar un colector. La función, el caudal, la limpieza y el riesgo de obstrucción no se comportan igual, y ahí empiezan muchas de las decisiones buenas o malas de proyecto.
Los tipos de alcantarillas más habituales en obra
Cuando me piden una clasificación práctica, no me interesa tanto la etiqueta académica como la utilidad real. Yo las ordeno por sección y por material, porque esa combinación es la que de verdad condiciona el resultado.
| Tipo | Uso habitual | Ventaja principal | Limitación típica |
|---|---|---|---|
| Circular o tubular | Caudales pequeños y medios, pasos sencillos, obra compacta | Económica, rápida de instalar y muy eficiente cuando la pendiente acompaña | Si la altura libre es escasa o el arrastre de sólidos es alto, puede quedarse corta antes de tiempo |
| Rectangular o de marco | Terrenos con poca altura disponible, cruces bajo carreteras y zonas con mayores exigencias estructurales | Aprovecha mejor el espacio y permite secciones grandes sin depender de un tubo de gran diámetro | Requiere más obra y suele encarecerse frente a una tubería simple |
| Bóveda u ovoide | Caudales medios, soluciones donde interesa una buena respuesta hidráulica | Buen comportamiento frente al paso del agua y, en ciertos casos, mejor autolimpieza | No siempre es la opción más sencilla de ejecutar ni la más disponible en catálogo |
| Cajón o box culvert | Pasos grandes, obras con mucho caudal o con condicionantes geométricos claros | Gran capacidad, robustez y adaptación a secciones amplias | Mayor peso, mayor coste y más exigencia en el montaje |
| Metálica corrugada | Obras rápidas, accesos rurales, actuaciones donde pesa mucho el transporte y el montaje | Ligera, flexible y fácil de instalar | Hay que vigilar la corrosión, el relleno y la calidad de la ejecución |
Si tuviera que resumirlo en una sola idea, diría que los tubos circulares resuelven bien lo compacto, mientras que los marcos y cajones entran cuando el paso de agua o la geometría de la obra ya no admiten soluciones tan simples. De hecho, cuando la sección necesaria crece y se acerca a valores del orden de 2 m², la conversación cambia: ya no estás pensando solo en un tubo, sino en una estructura capaz de trabajar con otras lógicas constructivas.
También conviene no mezclar todos los usos bajo una misma etiqueta. Una cosa es una pequeña obra de desagüe en una cuneta y otra muy distinta un cajón de hormigón armado bajo una vía principal. La misma palabra sirve para familias de piezas bastante distintas, y por eso el contexto manda tanto como la forma.
Cómo se elige la sección correcta en una instalación
La decisión buena casi nunca empieza por el material. Empieza por el agua. Primero necesito saber cuánto caudal llega, de dónde viene, qué arrastra y con qué frecuencia puede crecer. Después miro la geometría del terreno, la altura disponible bajo la vía y la carga que tendrá encima.
Los factores que más peso tienen son estos:
- Caudal de diseño: no es lo mismo recoger una escorrentía puntual que cruzar un cauce con episodios intensos de lluvia.
- Pendiente: una sección correcta con mala pendiente puede funcionar peor que una más modesta bien resuelta.
- Arrastre de sólidos: hojas, arenas, sedimentos y residuos de obra reducen la sección útil con rapidez.
- Altura disponible: en pasos con poco canto, el marco o el cajón suelen ganar terreno frente al tubo.
- Tráfico y carga superior: una cosa es un acceso peatonal y otra una carretera con vehículos pesados.
- Mantenimiento: si no puedes limpiar con facilidad, el problema no es menor, aunque la obra esté “bien calculada” sobre el papel.
En mi experiencia, el error más común es dimensionar solo por intuición visual. Un paso puede parecer sobrado y, sin embargo, quedarse corto cuando se suma una tormenta intensa con arrastre de ramas o limo. Por eso me gusta tratar cada alcantarilla como una pieza del sistema y no como un elemento aislado.
En proyectos urbanos, además, importa mucho el tipo de red. El criterio no es el mismo si el agua pluvial llega sola o si comparte conducto con las aguas residuales. Esa diferencia cambia la capacidad de reserva, la limpieza interior y la tolerancia a los picos de caudal.
Materiales y forma de ejecución que más influyen en la vida útil
La geometría decide mucho, pero el material termina de definir el comportamiento. En obra real, yo miro tres opciones que siguen dominando buena parte del mercado: hormigón armado, acero corrugado y polietileno de alta densidad. Cada uno resuelve bien un tipo de problema y se complica en otro.
| Material | Qué aporta | Dónde encaja mejor | Qué vigilar |
|---|---|---|---|
| Hormigón armado | Robustez, durabilidad y buen comportamiento frente a cargas elevadas | Obra permanente, carreteras, marcos y cajones de mayor exigencia | La ejecución y las juntas deben estar muy bien resueltas para evitar filtraciones y patologías |
| Acero corrugado | Ligereza y montaje rápido | Obras con plazos ajustados o con acceso logístico complicado | Corrosión, calidad del relleno y protección del entorno hidráulico |
| PEAD | Flexibilidad, ligereza y facilidad de transporte | Soluciones de drenaje y canalización en determinados rangos de carga | No todas las situaciones de tráfico o de terreno le favorecen; hay que comprobar bien el caso |
La prefabricación, cuando el proyecto la admite, me parece una ventaja clara: reduce tiempos, mejora el control de calidad y suele ordenar mejor la obra. La ejecución in situ gana cuando la geometría es singular o cuando hay que adaptarse a un entorno muy condicionado. Desde una mirada de diseño sostenible, esa decisión también cuenta, porque menos improvisación en obra suele significar menos retrabajo, menos residuos y menos transporte innecesario.
Hay un punto que a menudo se pasa por alto: la alcantarilla no solo debe soportar el agua, sino también el terreno, las cargas del tráfico y las deformaciones del entorno. Si el conjunto no está equilibrado, la pieza puede estar bien fabricada y aun así fallar por asiento, erosión o mala transición con el terreno natural.
Qué cambia cuando la red es unitaria o separativa
Si el artículo se queda solo en la obra civil y no entra en saneamiento, pierde una parte importante del problema real. El MITECO distingue entre sistema unitario y sistema separativo: en el primero, pluviales y residuales viajan por un mismo colector; en el segundo, cada tipo de agua sigue su camino. Esa decisión cambia por completo la manera en que se plantean las alcantarillas, los colectores y las conexiones de entrada y salida.
| Sistema | Qué conduce | Qué exige a la instalación | Riesgo típico |
|---|---|---|---|
| Unitario | Aguas residuales y pluviales en un mismo trazado | Más capacidad de reserva y más cuidado en episodios de lluvia intensa | Reboses, sobrecargas y más sensibilidad a los picos de caudal |
| Separativo | Un colector para residuales y otro para pluviales | Mejor definición del proyecto y mejor explotación posterior | Conexiones cruzadas, mantenimiento descuidado o un mal control de entradas |
Yo suelo recomendar el enfoque separativo cuando el proyecto lo permite, sobre todo en obra nueva. No porque sea mágico, sino porque simplifica el tratamiento, reduce la presión sobre la depuración y hace más legible la red. El sistema unitario sigue existiendo y, en ciertos entornos consolidados, es la realidad heredada; pero entonces el dimensionado debe ser más prudente y la explotación, más fina.
En instalaciones urbanas, además, hay que coordinar sumideros, imbornales, pozos de registro y colectores. Si una pieza está bien resuelta pero la red de captación falla, el agua llegará tarde o mal. Y cuando eso ocurre, la culpa no suele ser de un solo elemento, sino del conjunto.
Los fallos que más dinero cuestan después
Las patologías más caras rara vez nacen de un único gran error. Suelen venir de pequeños descuidos repetidos en el proyecto, en la colocación o en el mantenimiento. Los veo una y otra vez en obras que, sobre el papel, parecían correctas.
- Dimensionar solo por intuición: si no se estudia bien el caudal, la obra queda corta o sobredimensionada sin sentido.
- Olvidar la entrada y la salida: muchas alcantarillas fallan no por el cuerpo central, sino por la embocadura y por la erosión aguas abajo.
- No pensar en los sólidos: ramas, arenas y sedimentos reducen la capacidad y obligan a limpiezas frecuentes.
- Ignorar el mantenimiento: si no hay acceso razonable, la limpieza se complica y el coste operativo sube.
- Mezclar mal las redes: una conexión equivocada entre pluviales y residuales convierte una solución correcta en un problema recurrente.
- Elegir un material por precio y no por contexto: lo barato sale caro cuando el terreno, la carga o la corrosión no acompañan.
La parte menos vistosa de una alcantarilla es precisamente la que más influye en su rendimiento: las transiciones, los rellenos, la compactación, las protecciones y el entorno hidráulico inmediato. Si esa zona está mal resuelta, el agua encontrará el punto débil antes que nosotros.
También hay un detalle de sostenibilidad que no conviene pasar por alto: una infraestructura que se obstruye o se erosiona con frecuencia consume más recursos durante toda su vida útil. Reparar una y otra vez no es eficiencia; es una factura diferida.
Lo que yo reviso antes de cerrar un proyecto de drenaje
Antes de dar una solución por cerrada, yo haría esta comprobación rápida: función hidráulica clara, sección coherente con el caudal, material adecuado al terreno, transición bien protegida y mantenimiento posible sin obras heroicas. Si una de esas cinco piezas falla, la instalación queda más expuesta de lo que parece.
- Si el caudal es pequeño y el trazado es simple, un tubo bien ejecutado puede ser suficiente.
- Si hay poco canto disponible o la sección debe crecer, el marco o el cajón suelen resolver mejor.
- Si el entorno arrastra sedimentos o residuos, la geometría debe favorecer la limpieza y la inspección.
- Si la red es urbana, conviene mirar el sistema completo y no solo la pieza aislada.
Mi regla práctica es esta: primero defino el agua, después la geometría y al final el material. Cuando el orden se invierte, la obra suele salir más cara, más difícil de mantener o simplemente más frágil de lo necesario. Y en drenaje, esa fragilidad acaba apareciendo justo cuando menos conviene.
