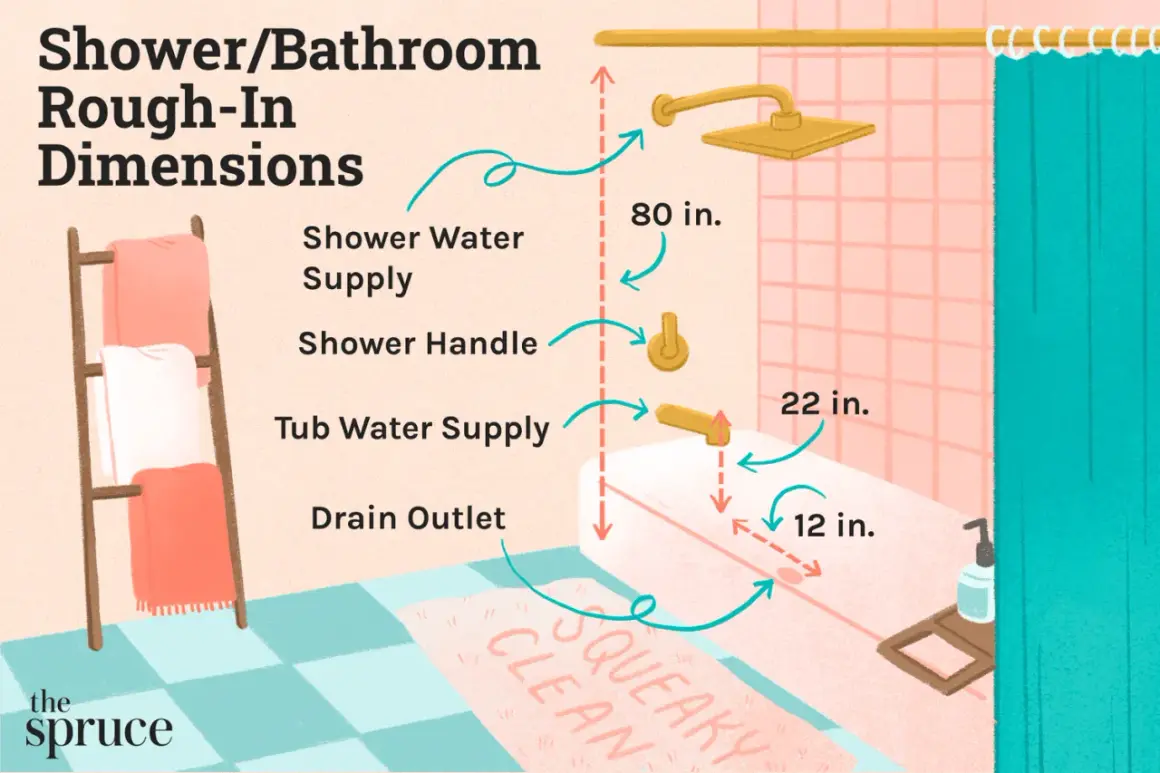

Una instalación de fontanería bien resuelta no se nota por la cantidad de tubo que lleva, sino por todo lo que evita: ruidos, pérdidas de presión, retornos lentos, atascos y obras de repaso. Las medidas correctas dependen del caudal, del material, de la presión disponible, del recorrido y de cómo se evacua el agua usada; si uno de esos factores se ignora, la red empieza a fallar por detalles que luego salen caros.
En este artículo repaso las dimensiones y criterios que yo revisaría en una vivienda o en un edificio pequeño en España: diámetros habituales, velocidades de trabajo, pendientes, separaciones entre conducciones, fijaciones y puntos de mantenimiento. La idea es darte una guía práctica, útil para proyectar, revisar obra o detectar errores antes de cerrar rozas.
Lo esencial para dimensionar bien una instalación de fontanería
- El diámetro no se elige por costumbre: se ajusta al caudal, a la presión disponible y a la longitud real de cada tramo.
- En agua fría y ACS, la velocidad de cálculo condiciona ruido, pérdidas de carga y consumo energético.
- En desagües, la pendiente y la distancia máxima a la bajante pesan tanto como el propio diámetro.
- Las separaciones entre agua, electricidad, gas y huecos de mantenimiento evitan averías y facilitan reparaciones futuras.
- Una instalación sostenible no es la más grande, sino la que funciona con el menor esfuerzo y la menor pérdida posible.
Qué mide realmente una instalación bien resuelta
Yo separo este tema en tres capas: suministro, evacuación y mantenimiento. La primera define cuánta agua llega y con qué presión; la segunda decide cómo sale sin reboses ni olores; la tercera marca si dentro de cinco años podrás intervenir sin romper media cocina. Cuando una de esas capas se diseña sola, el conjunto casi siempre queda desequilibrado.
Por eso, cuando hablo de medidas de la instalación, no me refiero solo al diámetro de una tubería. Me refiero también a la pendiente de un desagüe, a la distancia entre abrazaderas, a la separación con otras redes y al espacio que necesita una válvula para poder registrarse. En obra, el fallo habitual no es “faltó tubo”, sino “sobró improvisación”.
Con esa visión global, el siguiente paso es bajar a los números de la red de agua fría y del ACS, que son los que más influyen en el confort y en el consumo.
Cómo se dimensionan las líneas de agua fría y ACS
En la parte de alimentación, yo no cierro un diseño solo con diámetros comerciales. Primero compruebo el caudal simultáneo, después la velocidad admisible y, por último, la pérdida de carga total hasta el punto más desfavorable. En el CTE DB HS 4, la velocidad de cálculo orientativa se mueve entre 0,50 y 2,00 m/s para tuberías metálicas y entre 0,50 y 3,50 m/s para tuberías termoplásticas y multicapa; esa diferencia importa porque no todos los materiales se comportan igual.
| Tramo o criterio | Dato útil | Lectura práctica |
|---|---|---|
| Red metálica | 0,50 a 2,00 m/s | Si el cálculo pide más velocidad, yo prefiero subir sección antes que vivir con ruido y pérdidas de carga altas. |
| Red termoplástica o multicapa | 0,50 a 3,50 m/s | Admite más velocidad, pero no conviene usar ese margen como excusa para apretar demasiado el diseño. |
| Retorno de ACS | 16 mm de diámetro interior mínimo | Si el retorno queda corto o estrecho, el agua tarda más en llegar caliente y el sistema pierde eficacia. |
| Estimación empírica del retorno | 10 % del agua de alimentación, como mínimo | Sirve como aproximación inicial, pero yo la reviso siempre con la realidad del recorrido. |
| Pérdidas localizadas | 20 % a 30 % de la pérdida lineal, como estimación | Los codos, válvulas y derivaciones pesan más de lo que parece cuando el trazado se complica. |
Hay otro matiz que veo a menudo en proyectos residenciales: el diámetro nominal no siempre cuenta toda la verdad. En multicapa o PEX, dos tubos con la misma medida comercial pueden ofrecer interiores útiles distintos, así que yo miro siempre la tabla real del fabricante y no me quedo solo con la cifra impresa en el rollo. En ACS, además, el retorno no conviene dimensionarlo “por intuición”: si es demasiado corto, tarda en estabilizar; si es demasiado grande, no mejora milagrosamente la instalación y puede añadir complejidad innecesaria.
Cuando el cálculo de alimentación está claro, el siguiente problema ya no es la presión, sino ordenar el trazado para que la red no se estorbe a sí misma.
Trazado y separaciones que conviene respetar desde el plano
El trazado limpio ahorra problemas. Yo intento que las tuberías sigan recorridos lógicos, con el menor número posible de cambios bruscos de dirección y con huecos registrables siempre que haya llaves, contadores, filtros o colectores. Si una red se esconde en un falso techo sin accesos, no es una solución técnica; es una factura aplazada.
| Diámetro del tubo en mm | Distancia orientativa entre abrazaderas |
|---|---|
| 40 | 0,4 m |
| 50 | 0,8 m |
| 63 | 1,0 m |
| 75 | 1,1 m |
| 110 | 1,5 m |
| 125 | 1,5 m |
| 160 | 1,5 m |
Además de la fijación, yo vigilo varias reglas de colocación que parecen menores pero no lo son. En un mismo plano vertical, la tubería de agua fría debe ir por debajo de la caliente; en paralelo, conviene dejar al menos 30 cm de distancia con canalizaciones eléctricas o de telecomunicaciones y, frente a conducciones de gas, un mínimo de 3 cm. Son separaciones sencillas, pero reducen interferencias, condensaciones y riesgos de mantenimiento.
- Si una red cruza una junta de dilatación, yo no la fuerzo: dejo un elemento que absorba el movimiento.
- Si hay tramos compartidos con otras instalaciones, prefiero un hueco registrable y no una roza cerrada sin acceso.
- La señalización también cuenta: en agua potable, el color identificativo debe ser claro y homogéneo para no confundir circuitos.
- En tuberías largas o muy visibles, la fijación correcta evita vibraciones, golpes de ariete y ruido estructural.
Cuando el trazado ya está ordenado, el verdadero cuello de botella suele aparecer en los desagües, donde unos pocos centímetros cambian por completo el comportamiento de la instalación.
Qué medidas exigen los desagües y las pendientes
En evacuación, la lógica es distinta: aquí mandan la gravedad, la pendiente y la distancia máxima hasta la bajante. En el CTE DB HS 5 hay cifras que yo reviso siempre porque resumen buena parte del comportamiento de la red: el bote sifónico no debe quedar a más de 2,00 m de la bajante; las derivaciones que llegan a ese bote no deben superar 2,50 m y deben trabajar con una pendiente entre 2 % y 4 %.
| Elemento | Medida o condición | Qué controla en obra |
|---|---|---|
| Bote sifónico a bajante | 2,00 m como máximo | Evita recorridos largos que favorecen pérdidas de sello y mala evacuación. |
| Derivaciones al bote sifónico | 2,50 m como máximo y pendiente del 2 % al 4 % | Ayuda a que el agua arrastre sólidos sin dejar depósitos. |
| Fregaderos, lavaderos, lavabos y bidés | 4,00 m como máximo hasta la bajante, con pendiente del 2,5 % al 5 % | Limita recorridos excesivos y mantiene una evacuación estable. |
| Bañeras y duchas | Pendiente menor o igual que 10 % | Permite evacuar sin crear soluciones forzadas o sifonadas. |
| Inodoros | Desagüe directo o manguetón de hasta 1,00 m | Reduce el riesgo de atascos y de trazados imposibles de mantener. |
| Bote sifónico | Diámetro mínimo de 110 mm | Da margen suficiente para la recogida y la limpieza. |
| Colectores colgados | Pendiente mínima del 1 % | Asegura circulación por gravedad sin estancamientos. |
| Colectores enterrados | Pendiente mínima del 2 % | Mejora el arrastre y reduce depósitos en tramos ocultos. |
Yo soy especialmente estricto con la ventilación de las bajantes. Las residuales deben prolongarse al menos 1,30 m por encima de una cubierta no transitable o 2,00 m sobre el pavimento si la cubierta es transitable. Además, la salida de ventilación no debe quedar a menos de 6 m de cualquier toma de aire exterior, y si hay huecos habitables cercanos, conviene elevarla al menos 50 cm por encima de la cota de esos huecos. Son detalles poco vistosos, pero marcan la diferencia entre un sistema estable y uno que devuelve olores o pierde sello hidráulico.
Una vez controladas las pendientes y la ventilación, el siguiente paso es pensar en la obra real: rozas, pasos y mantenimiento, que es donde más se tropieza cuando se va justo de espacio.
Rozas, pasos y espacio de mantenimiento no se pueden improvisar
En obra, yo repito una idea muy simple: si no puedes mantenerlo, tampoco deberías taparlo. Los recintos de contadores, llaves de corte, válvulas de retención y filtros deben quedar accesibles; si no, cualquier pequeña avería acaba exigiendo abrir acabados nuevos. Lo mismo ocurre con los pasos de conductos por muros y forjados: hace falta holgura suficiente para tolerancias, movimiento y sellado correcto, no un tubo apretado a presión dentro del hueco.
- Deja acceso libre a los puntos que puedan necesitar corte, purga o sustitución.
- No reduzcas una roza para “ganar centímetros” si luego comprometes aislamiento o fijación.
- En ACS, el aislamiento térmico no es decorativo: reduce pérdidas y ayuda a estabilizar la instalación.
- Si el tramo va a quedar oculto, comprueba antes el radio de curvatura, el espacio para herramientas y la posibilidad de desmontaje.
- Si la solución obliga a demasiados codos, suele ser mejor rediseñar que compensar el error con más presión o más diámetro.
También hay un criterio de sentido común que yo aplico siempre: una instalación razonable no debe competir con la arquitectura, sino integrarse en ella. Cuando la red exige demasiadas excepciones, el problema no es el tubo, sino el trazado. Y ese ajuste conviene resolverlo antes de entrar en acabados, no después.
Con eso en mente, vale la pena detenerse en los errores que más encarecen la obra porque, en fontanería, casi siempre son los mismos.
Los errores que más encarecen una instalación
El primer error es sobredimensionar por miedo. Parece prudente, pero no siempre lo es: una red demasiado grande aumenta el coste, puede empeorar la velocidad de circulación y, en ACS, alarga el tiempo de espera. El segundo error es justo el contrario: apretar tanto el diseño que la instalación funciona en el papel pero no en uso real. Entre ambos extremos está la medida correcta, que no es la mayor ni la menor, sino la que responde al uso previsto con un margen sensato.
Yo también vigilo estos fallos muy de cerca:
- Acumular codos y reducciones sin revisar la pérdida de carga total.
- Olvidar el retorno de ACS cuando el recorrido ya es largo de por sí.
- Dejar desagües con pendientes pobres o excesivas, ambas problemáticas por motivos distintos.
- Enterrar llaves, sifones o registros detrás de muebles fijos.
- No separar bien agua, electricidad, gas y elementos sensibles al calor o a la condensación.
Cuando uno evita esos cinco tropiezos, la instalación mejora mucho más que con cualquier “truco” de obra. Y además gana en durabilidad, que es donde una arquitectura realmente sostenible empieza a notarse.
Lo que yo dejaría cerrado antes de dar la obra por buena
Antes de tapar, yo comprobaría tres cosas sin negociar ninguna: que la presión llega donde tiene que llegar, que la evacuación mantiene sus pendientes y que todas las partes mantenibles siguen siendo accesibles. Luego haría la prueba de estanqueidad, revisaría el equilibrado del ACS, fotografiaría la instalación oculta y dejaría identificados los circuitos para futuras intervenciones.
- Verifica diámetros reales, no solo medidas comerciales.
- Comprueba que los soportes no dejan tramos vibrando ni forzados.
- Confirma que el desagüe no pierde sello hidráulico en tramos largos.
- Deja registro de llaves, válvulas y puntos de corte.
- Revisa que la solución final no dependa de una reparación futura para funcionar bien.
La mejor medida no es la más grande ni la más barata, sino la que resuelve el uso real con presión estable, evacuación limpia y mantenimiento sencillo. Cuando esa lógica se respeta desde el proyecto, la instalación dura más, consume menos y da menos guerra, que al final es lo que separa una obra correcta de una obra bien pensada.
