Lo que conviene tener claro antes de dibujar la red
- El recorrido lógico va de los aparatos al cierre hidráulico, de ahí a bajantes, colectores y acometida.
- En España, el CTE HS 5 exige trazados sencillos, autolimpiables y con ventilación suficiente.
- Si existen dos redes públicas, la solución separativa es la referencia; si hay una sola, se trabaja con sistema mixto o con conexión final protegida.
- Las pendientes mal resueltas crean más problemas que un diámetro ligeramente conservador.
- Los puntos de registro y la accesibilidad importan tanto como la tubería.
Cómo leer un diagrama de saneamiento sin perderse

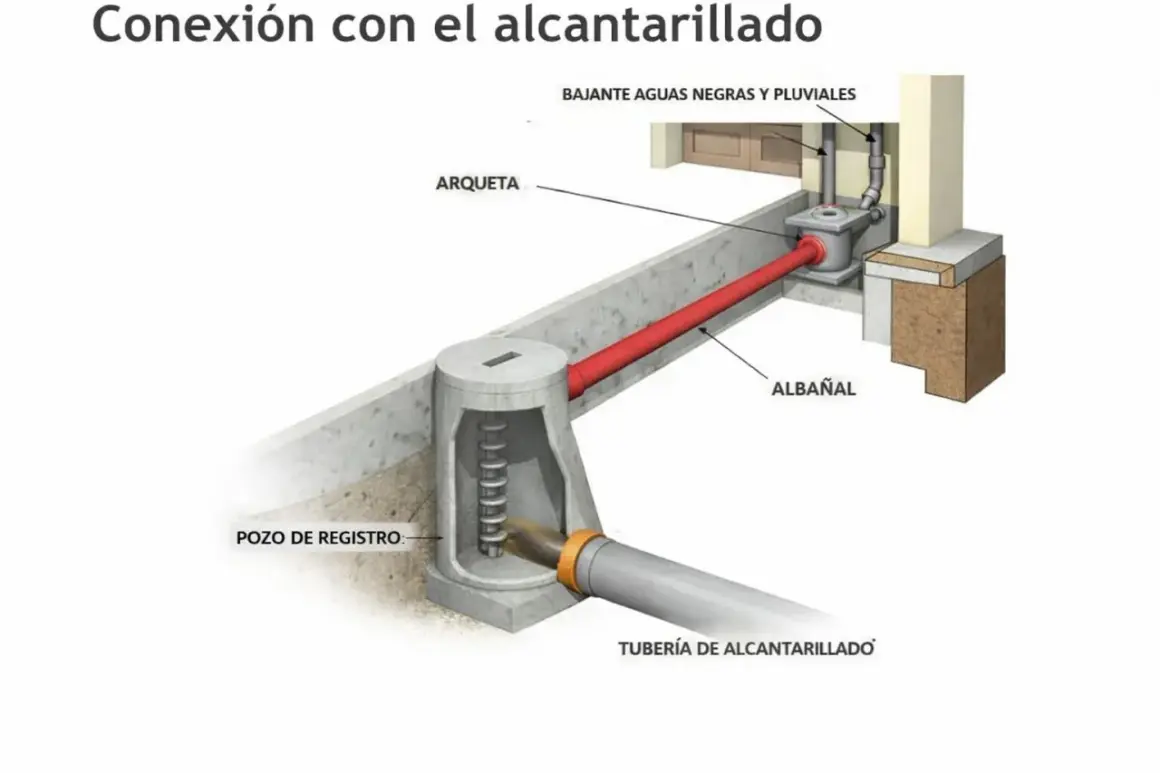

Yo suelo leerlo de arriba abajo y de dentro hacia fuera. Primero están los aparatos sanitarios y sus sifones; después aparecen los ramales de desagüe, la bajante, los colectores horizontales o enterrados y, por último, la conexión con la red exterior o con la depuración propia.Esa lectura importa porque cada salto cambia la lógica de la instalación: en la parte interior prima el control de olores y el desagüe limpio; en la parte enterrada mandan la pendiente mínima, el acceso para registro y la protección frente a retornos. Si un plano no deja claro dónde acaba la red interior y dónde empieza la acometida, yo desconfío de que el proyecto esté realmente cerrado.
- Aparato sanitario, que genera el vertido.
- Cierre hidráulico, que impide el paso de gases.
- Ramal de desagüe, que conduce el agua hacia la bajante.
- Bajante, que transporta el caudal en vertical.
- Colector, que recoge varios ramales o bajantes.
- Arqueta o pozo de registro, que permite inspección y limpieza.
- Acometida, que enlaza con la red exterior o con el sistema propio.
En un buen plano también se distingue si las aguas pluviales van separadas, mezcladas o conducidas a otra salida. Esa decisión no es decorativa: condiciona costes, mantenimiento y comportamiento hidráulico cuando llueve fuerte. Con esa base, ya se entiende mejor qué piezas forman realmente la instalación.
Componentes que forman la instalación
Cuando reviso una instalación, no me quedo en la tubería “que se ve”. Me interesa más cómo encajan las piezas, porque un saneamiento falla tanto por un mal accesorio como por una mala pendiente.
| Elemento | Función principal | Qué compruebo yo |
|---|---|---|
| Aparato sanitario | Origen del vertido doméstico | Que su desagüe tenga el diámetro y la salida correctos para el uso previsto |
| Cierre hidráulico | Retener agua para bloquear olores y gases | Que no se quede corto de altura y que esté accesible para limpieza |
| Bote sifónico | Reunir varios desagües en un mismo cuarto húmedo | Que no trabaje en serie con sifones individuales y que no sirva aparatos de otras estancias |
| Ramal de desagüe | Conducir el agua desde el aparato a la bajante | Longitud, pendiente y diámetro, porque ahí se produce gran parte de los atascos |
| Bajante | Transportar el caudal en vertical | Continuidad, ventilación y cambios de dirección limitados |
| Colector horizontal o enterrado | Recoger el agua de varias bajantes y llevarla a la acometida | Pendiente, registros y facilidad de acceso antes de cerrar la obra |
| Arqueta de registro | Permitir inspección, limpieza y cambios de dirección | Que sea practicable, accesible y no obligue a romper acabados para una simple revisión |
| Separador de grasas | Retener grasas y flotantes antes del vertido | Si el uso del local lo exige, sobre todo en cocinas, garajes o usos con carga contaminante |
| Válvula antirretorno | Evitar entradas de agua cuando la red exterior se satura | Que quede en lugar registrable y no enterrada de forma irrecuperable |
Hay un detalle que no conviene pasar por alto: el cierre hidráulico no es un adorno. El CTE fija alturas mínimas de 50 mm en usos continuos y 70 mm en usos discontinuos, y eso da una pista clara de hasta qué punto el control de olores está pensado desde el proyecto, no improvisado en obra. Con esa anatomía clara, ya podemos decidir qué tipo de red encaja mejor en cada edificio.
Cuándo conviene una red separativa, mixta o individual
Aquí es donde muchos proyectos se complican innecesariamente. La solución correcta no depende solo de la costumbre del instalador, sino de la disponibilidad de alcantarillado exterior, del uso del edificio y de si las pluviales merecen ir por un circuito propio.
| Sistema | Cuándo lo usaría | Ventajas | Límites |
|---|---|---|---|
| Separativo | Cuando existen dos redes públicas, una para residuales y otra para pluviales | Independencia total, mejor control y menos carga sobre la depuración | Exige más planificación y más metros de red |
| Mixto o semiseparativo | Cuando solo hay una red pública o interesa unirlas al final antes del vertido exterior | Resuelve edificios complejos sin duplicar todo el trazado | Necesita buena ventilación y protección frente a sobrecargas |
| Individual | Cuando no existe alcantarillado público | Permite resolver la evacuación en parcelas aisladas | Obliga a prever depuración particular y salida de pluviales al terreno o al sistema autorizado |
En la práctica, el CTE HS 5 deja muy poco margen a la ambigüedad: si hay dos redes públicas, la solución separativa es la lógica; si solo hay una, se admite un sistema mixto o una conexión final con separación protegida mediante cierre hidráulico. Yo lo traduzco así: cuanto antes se separen los flujos, mejor se comporta la instalación, siempre que el proyecto y el presupuesto lo permitan.
Eso sí, no conviene forzar la separación como si fuera una consigna absoluta. En rehabilitación, por ejemplo, a veces el edificio no deja espacio para dos recorridos completos, y entonces un sistema mixto bien dimensionado y bien ventilado puede ser más razonable que una solución teóricamente perfecta pero impracticable. A partir de ahí, el siguiente filtro es el diseño fino.
Criterios de diseño que hacen que funcione o falle
Yo no diseño una red para que “más o menos desagüe”. La diseño para que el agua arrastre sólidos, no deje bolsas y no se vuelva caprichosa cuando el uso cambia o la lluvia aprieta. Ahí es donde importan de verdad las unidades de desagüe, las pendientes y la ventilación.
Pendientes y longitudes que sí debo respetar
| Tramo o situación | Dato guía | Por qué importa |
|---|---|---|
| Bote sifónico | Derivaciones de hasta 2,5 m con pendiente entre 2% y 4% | Evita recorridos largos sin control y mejora el vaciado |
| Lavabos, bidés, fregaderos y lavaderos con sifón individual | Hasta 4 m a la bajante y pendiente entre 2,5% y 5% | Reduce pérdidas de carga y disminuye el riesgo de depósito de sólidos |
| Bañeras y duchas | Pendiente máxima del 10% | Una pendiente excesiva aquí puede dar comportamientos irregulares y ruido |
| Colectores enterrados | Pendiente mínima del 2% | Ayuda a que el tramo enterrado sea autolimpiable |
| Tramos entre registros | No superar 15 m | Facilita la limpieza sin abrir obra |
El diámetro no se decide “a ojo”. El CTE asigna unidades de desagüe según el aparato y el uso, y eso es lo que permite dimensionar el tramo con criterio. Un lavabo no pesa lo mismo que un inodoro con cisterna, y una red pensada para vivienda no se comporta igual que una de uso público. Esa diferencia, que parece pequeña en papel, cambia bastante en obra.
Lee también: Diagrama de una bajante de edificio - qué mirar y qué fallos evitar
Ventilación y cierres hidráulicos
La ventilación no se pone solo para cumplir un casillero del plano. Sirve para limitar las variaciones de presión dentro de la red y proteger los sifones contra el sifonamiento o el autosifonamiento. En edificios bajos, la ventilación primaria puede bastar; en edificios más altos o con ramales largos, entran la secundaria y la terciaria.Como referencia práctica, la ventilación primaria se considera suficiente en edificios de menos de 7 plantas, o de menos de 11 si la bajante está sobredimensionada y los ramales miden menos de 5 m. Además, la salida debe sobresalir al menos 1,30 m sobre cubierta no transitable o 2,00 m sobre pavimento de cubierta transitable, y quedar lejos de tomas de aire exterior. No son detalles menores: son la diferencia entre una red estable y otra que huele o gorgotea.
Cuando el edificio crece o el trazado se alarga, yo prefiero ampliar la solución antes que apurarla. Una ventilación terciaria se vuelve necesaria si los ramales superan 5 m o si el edificio pasa de 14 plantas, y las válvulas de aireación pueden ayudar cuando se busca ahorrar espacio en cubierta. Eso sí, no sustituyen cualquier solución por arte de magia; solo funcionan bien si el conjunto está pensado desde el principio. Con esa base, el siguiente paso es revisar los errores que más dinero cuestan.
Errores frecuentes que veo en obra
- Demasiados codos y cambios bruscos de dirección. Cada quiebro añade pérdida de carga, complica la limpieza y favorece la acumulación de sólidos.
- Tramos largos sin registros accesibles. Si un colector queda a más de 15 m sin puntos de acceso, limpiar después cuesta tiempo, dinero y acabados.
- Mezclar pluviales y residuales demasiado pronto. En una tormenta intensa, esa decisión puede empujar agua donde no debe y sobrecargar la red interior.
- Sifones mal combinados. Un bote sifónico no debe trabajar en serie con sifones individuales, y los aparatos conectados fuera del cuarto húmedo no deberían depender de él.
- Olvidar la válvula antirretorno en zonas bajas. En sótanos o plantas deprimidas, una red exterior saturada puede devolver agua al edificio si no hay protección.
- Pruebas omitidas antes de cerrar la obra. Si no se comprueba la estanqueidad antes de tabicar o pavimentar, el problema sale después, cuando ya es caro abrir.
Hay un error que yo considero especialmente costoso: confiar en que “la pendiente ya está bien” sin medirla realmente. Si el tramo no se revisa antes del recrecido, luego ya no hay margen. Y si el proyecto está en un uso sensible, como restauración o garaje, la ausencia de un separador de grasas o de un punto de bombeo bien resuelto también se paga rápido. La teoría aguanta mucho; el agua, no tanto.
Qué conviene dejar cerrado antes de dar el proyecto por bueno
Si yo tuviera que cerrar una red de saneamiento con criterio, dejaría cuatro cosas perfectamente resueltas: el tipo de sistema, el trazado de los colectores, la ventilación y la estrategia de mantenimiento. Lo demás es accesorio comparado con eso.
- Definir si la red será separativa, mixta o individual desde el anteproyecto.
- Marcar pendientes, registros y cambios de dirección antes de cerrar forjados o soleras.
- Reservar espacio para ventilaciones y salidas a cubierta sin interferir con huecos habitables.
- Prever separador de grasas, válvulas antirretorno o bombeo cuando el uso lo exija.
- Exigir pruebas de estanqueidad en tramos y en el sistema completo.
En esas pruebas, el CTE contempla comprobaciones parciales y totales con agua, con presiones que en horizontal se mueven entre 0,3 y 0,6 bar durante diez minutos, y en el ensayo global dentro de una banda de 0,3 a 1 bar. Yo las considero una inversión, no un trámite: un fallo detectado antes del acabado cuesta poco; el mismo fallo detectado con la obra terminada se multiplica. Si además el edificio incorpora cubiertas con mucha escorrentía, garajes o locales con grasas, todavía más razón para dejar el esquema cerrado desde el primer plano.
Cuando el trazado está bien pensado, la red trabaja en silencio y casi no se nota. Ese es el mejor indicador. En instalaciones de vivienda y rehabilitación, yo buscaría siempre lo mismo: recorrido corto, accesos claros, ventilación suficiente y separación inteligente de flujos; con eso, el saneamiento deja de ser un problema oculto y pasa a ser una parte sólida de la arquitectura.
