Imbornal y sumidero, la diferencia que debes reconocer en obra

En instalaciones de drenaje, confundir un imbornal con un sumidero no suele ser un problema menor de vocabulario: puede acabar en planos ambiguos, partidas mal descritas y mantenimientos que luego nadie interpreta igual. La diferencia entre imbornal y sumidero está en la posición de captación, la dirección de entrada del agua y el contexto en el que se usan; en una calle, una cubierta o un patio no siempre nombran exactamente lo mismo. Aquí voy a separar ambos términos con criterio de obra y con ejemplos prácticos para que puedas reconocerlos sin dudas.

Qué significa cada término en la práctica

Yo suelo empezar por una idea simple: el imbornal es una captación de agua superficial en el espacio urbano, mientras que el sumidero es una boca de desagüe más general. En la práctica española, el primero aparece mucho en calzadas, bordillos y aceras; el segundo se usa con más frecuencia cuando el agua entra desde arriba o desde un punto de recogida más centrado, como ocurre en cubiertas planas, patios o zonas técnicas.

La clave no es solo el nombre, sino la geometría. El imbornal está pensado para interceptar la escorrentía que corre junto al bordillo o por la pendiente de la calle. El sumidero, en cambio, suele resolver la evacuación en el punto más bajo de una superficie y, en muchos casos, recibe el agua en sentido más vertical. Esa pequeña diferencia cambia mucho el comportamiento hidráulico y también el modo de mantenimiento.

En construcción, además, hay un matiz importante: los términos no siempre se usan con una frontera rígida. Hay pliegos, memorias y fabricantes que los emplean casi como sinónimos, y otros que distinguen con bastante precisión entre ambos. Por eso me parece más útil mirar primero dónde está el elemento y cómo entra el agua que quedarse solo con la palabra. Esa idea te ayudará a distinguirlos en obra y, de paso, a entender mejor dónde encaja cada uno.

Dónde suele aparecer cada uno

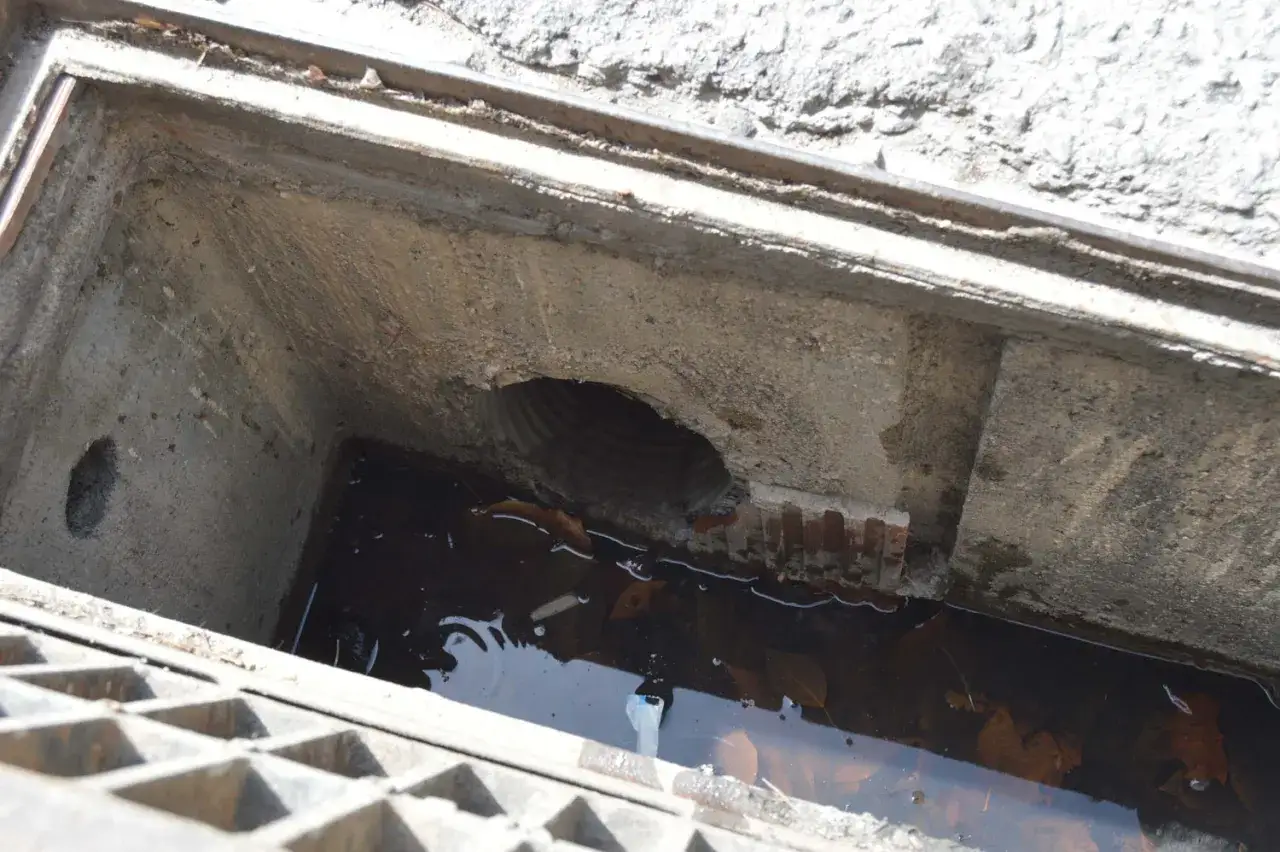

En un entorno urbano, el imbornal suele verse junto al bordillo, en la base de una acera o en puntos donde la calzada vierte hacia la red de pluviales. Es el elemento que “caza” el agua antes de que se acumule en la vía. Por eso aparece tanto en calles, glorietas, aparcamientos al aire libre y entornos con fuerte pendiente transversal.

El sumidero, en cambio, tiene una presencia más amplia en edificación y en superficies que drenan hacia un punto concreto. Lo encuentro con frecuencia en cubiertas planas, terrazas, patios de luces, rampas de garaje y zonas donde la lámina de agua se concentra antes de bajar por una bajante o una conducción interior. En esos casos, la palabra ayuda a pensar en un desagüe de captación más “central”, no tanto en una toma de borde.

También aquí conviene no simplificar demasiado. En un mismo proyecto puedes tener ambos: imbornales en el exterior y sumideros en una cubierta transitable o en un patio interior. Cuando eso pasa, el error no es técnico, sino documental: si el plano, la medición o el pliego no dejan claro qué elemento es cada uno, luego los oficios discuten sobre algo que debería haber quedado cerrado desde el diseño. Esa es precisamente la parte que más problemas evita cuando se aclara desde el principio.

La diferencia técnica que de verdad se nota en obra

Si tuviera que resumirlo en una sola frase, diría esto: el imbornal capta agua que circula a ras de calle; el sumidero recoge agua que converge hacia un punto de desagüe. En la primera situación, la entrada suele ser lateral o pegada al bordillo; en la segunda, la captación suele estar más centrada y la entrada del agua es más vertical. Esa diferencia de entrada condiciona la rejilla, la arqueta, la conexión y hasta la facilidad de limpieza.

La tabla ayuda, pero yo no la tomaría como una ley universal. En algunos proyectos, sobre todo cuando el drenaje se resuelve con sistemas urbanos de drenaje sostenible, la captación ya no depende de un único punto sino de varios elementos distribuidos: canaletas, bandas drenantes, pavimentos permeables y recogidas puntuales. Ahí el nombre importa menos que la solución completa, aunque el término correcto siga siendo útil para que todos hablen de lo mismo.

También hay un aspecto muy práctico: cuando el agua entra desde arriba o desde un punto fijo, los sólidos tienden a concentrarse más en la rejilla o en la arqueta de recogida. Cuando el agua llega arrastrada por la calzada, el problema suele ser la arena, las hojas y la suciedad fina que se deposita junto al bordillo. Esa diferencia explica por qué dos elementos aparentemente parecidos exigen mantenimientos distintos.

Errores habituales al proyectarlos o mantenerlos

El primer error que veo con más frecuencia es llamar igual a piezas que no trabajan igual. Parece una cuestión menor, pero no lo es: en una memoria puedes describir un imbornal y terminar montando un sumidero, o al revés, porque nadie ha fijado el criterio de captación. En obra, esa ambigüedad acaba en discusiones sobre rejillas, cotas y conexiones que se podrían haber evitado con una definición más precisa.

El segundo error es colocar el elemento en un punto que no coincide con la pendiente real del agua. Si la superficie no conduce bien hacia la boca de recogida, el sistema pierde eficacia aunque el desagüe esté bien ejecutado. Esto pasa mucho en patios, rampas de garaje y terrazas: el problema no es el sumidero en sí, sino la forma en que la superficie llega hasta él.

También veo fallos repetidos en la rejilla y en la accesibilidad. Una rejilla demasiado cerrada retiene basura en superficie; una demasiado abierta puede ser incómoda o insegura en zonas de paso. Y si no dejas acceso cómodo para limpiar la arqueta o retirar sedimentos, el elemento deja de trabajar bien al cabo de poco tiempo. Yo, en mantenimiento, no dejaría pasar un año entero sin revisar al menos antes de la temporada de lluvias y después de la caída de hojas, y en entornos muy arbolados lo haría con más frecuencia.

• Confundir el elemento con la red completa: ni el imbornal ni el sumidero sustituyen a una buena conducción aguas abajo.
• Ignorar la pendiente: si el agua no llega sola, la captación falla aunque la pieza sea correcta.
• Elegir una rejilla sin pensar en el uso: una calle, una terraza y un garaje no exigen la misma solución.
• Olvidar el sedimento: la arena y las hojas reducen la capacidad útil con rapidez.
• No definir la solución en proyecto: cuando el documento es ambiguo, la obra suele heredar el problema.

Cómo decidir qué término usar en planos, memoria y obra

En un proyecto bien cerrado, yo usaría imbornal cuando hablo de captación en borde de calzada, acera o urbanización exterior, y sumidero cuando describo una boca de desagüe más general, especialmente si la entrada de agua es vertical o si la pieza está en una cubierta, patio o zona interior. Esa regla no resuelve todos los casos, pero funciona muy bien para reducir malentendidos.

Si el proyecto es de obra nueva o de reforma, hay una práctica que me parece especialmente útil: añadir una frase corta en la memoria o en la partida que aclare el criterio. Algo tan simple como “imbornal de bordillo para captación de aguas pluviales” o “sumidero de cubierta con rejilla y conexión a bajante” evita que cada interviniente interprete la pieza a su manera. A mí me interesa más esa claridad que una terminología elegante pero difusa.

También conviene pensar en quién va a operar la instalación. El equipo de mantenimiento necesita saber dónde está el punto de limpieza, si hay arqueta registrable, si la rejilla se puede retirar sin complicaciones y si el elemento tiene una función exclusiva para pluviales o comparte red con otros desagües. Cuando el documento técnico lo explica con naturalidad, la explotación posterior se vuelve mucho más sencilla.

• Define la ubicación exacta del elemento.
• Aclara si la entrada de agua es lateral, vertical o combinada.
• Indica la conexión aguas abajo y el punto de registro.
• Separa pluviales de otras aguas cuando el proyecto lo requiera.
• Deja escrito el criterio de limpieza y acceso.

Con eso no solo se evita confusión terminológica; también se gana precisión constructiva. Y esa precisión es lo que de verdad marca la diferencia cuando la instalación empieza a trabajar de forma real, no sobre el papel.

Lo que conviene revisar antes de cerrar la instalación

Si yo tuviera que revisar una solución de drenaje antes de darla por terminada, miraría tres cosas: posición, captación y mantenimiento. La posición me dice si el agua llega de verdad hasta el punto de recogida; la captación me confirma si el elemento está pensado para un flujo lateral o vertical; el mantenimiento me indica si esa pieza podrá seguir funcionando cuando aparezcan hojas, arena o pequeños residuos.

También comprobaría si el término usado en planos coincide con la solución ejecutada. Parece un detalle administrativo, pero no lo es. En una obra pequeña, una palabra mal elegida puede no tener consecuencias; en una urbanización, una cubierta comunitaria o una actuación pública, puede generar errores de ejecución, dudas en la medición y dificultades en la conservación. Por eso, cuando hay que distinguir entre imbornal y sumidero, yo prefiero hacerlo con lenguaje claro y con el detalle constructivo delante.

Si te quedas con una sola idea, que sea esta: imbornal es el nombre que mejor encaja con la captación en bordillo y calzada; sumidero, con una boca de desagüe más general y normalmente más vertical. A partir de ahí, la obra manda. Si la geometría está bien resuelta y el documento lo explica sin rodeos, el drenaje deja de ser una fuente de dudas y pasa a hacer justo lo que tiene que hacer: evacuar agua sin dar problemas.
