El cuadro de protección y medida es el punto donde la instalación eléctrica del edificio se ordena, se protege y se deja lista para su control de consumo. Cuando está bien planteado, evita averías, facilita el mantenimiento y reduce conflictos en obra; cuando se improvisa, acaba afectando a la reforma completa. Aquí explico qué es, qué lleva dentro, dónde conviene colocarlo y qué errores veo con más frecuencia en viviendas, comunidades y proyectos de obra nueva.
Lo esencial para entender el equipo de enlace eléctrico
- No es el cuadro interior de la vivienda: su función está en la conexión con la red, la medida y la protección inicial.
- La composición exacta depende del tipo de suministro, del edificio y de las prescripciones de la distribuidora.
- La ubicación pesa tanto como el material: acceso, ventilación, protección frente a humedad y espacio de maniobra marcan la diferencia.
- Los fallos más caros suelen venir por falta de reserva, mala coordinación con la obra y confusión entre protecciones de enlace y protecciones interiores.
- Si prevés fotovoltaica o recarga de vehículo eléctrico, conviene dejar espacio y esquema preparados desde el proyecto.
Qué es un cuadro de protección y medida y por qué importa
Yo lo explico siempre como la frontera técnica entre la red y la instalación del usuario. En el lenguaje del REBT, forma parte de las instalaciones de enlace: ahí se concentran la medida del consumo y las protecciones básicas que permiten repartir la energía hacia el resto del edificio o la vivienda.
Su función es doble. Por un lado, protege la instalación frente a incidencias previsibles como sobreintensidades o fallos de maniobra; por otro, deja claro dónde se mide la energía y dónde termina la parte que afecta a la compañía o a la red de distribución. Esa separación evita dudas, pero solo si el conjunto está bien resuelto desde el proyecto.
En una vivienda unifamiliar, el conjunto suele ser más compacto y visible. En una comunidad o en un edificio con más usuarios, el esquema se organiza de forma más compleja y aparece la centralización de contadores. En ambos casos, el criterio es el mismo: que la instalación sea segura, legible y mantenible sin improvisaciones.La idea importante es esta: no hablamos de un simple armario metálico, sino de una pieza clave de la instalación eléctrica. Y justo por eso conviene mirar qué lleva dentro antes de decidir cómo integrarlo en la obra.

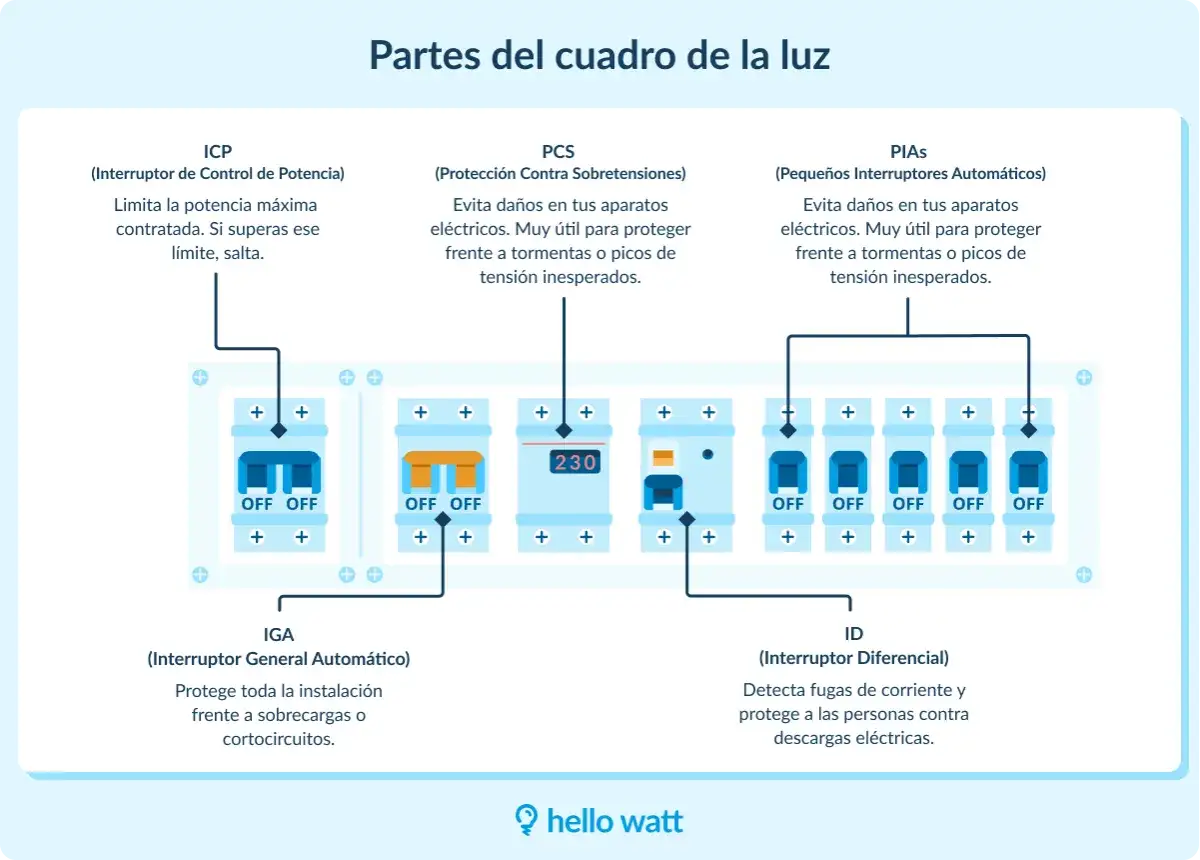

Qué piezas lleva dentro y qué hace cada una
La composición exacta cambia según el esquema de suministro, pero hay elementos que aparecen una y otra vez. Cuando reviso un proyecto, me fijo menos en el nombre comercial del armario y más en si cada pieza cumple su función y deja margen de uso real.
| Elemento | Función | Qué conviene revisar |
|---|---|---|
| Envolvente o armario | Protege el conjunto frente a golpes, polvo, humedad y manipulación no autorizada | Accesibilidad, resistencia mecánica, ventilación y grado de protección adecuado al emplazamiento |
| Protección general | Limita daños por sobrecargas o cortocircuitos en la parte de enlace | Coordinación con la potencia prevista y con el tipo de suministro |
| Contador | Mide la energía consumida por la instalación | Compatibilidad con telegestión, precintos y fácil lectura o sustitución |
| Dispositivo de control de potencia | Limita la demanda cuando supera el contrato o el esquema previsto | Puede venir integrado en el contador o resolverse con otro dispositivo, según el caso |
| Bornes y embarrado | Ordenan la entrada y salida de conductores | Etiquetado claro, aprietes correctos y espacio para maniobra |
Lo que más problemas da no es la ausencia de una pieza, sino la mala relación entre ellas. Si el contador queda inaccesible, si el cableado entra forzado o si el armario no admite futuras ampliaciones, el conjunto deja de ser práctico aunque “cumpla” en papel. En obra, yo prefiero un montaje simple, claro y revisable antes que un conjunto demasiado compacto que luego nadie quiere tocar.
Esta lógica de orden interno enlaza directamente con otro punto decisivo: dónde se coloca el equipo y cómo se integra en el edificio.
Dónde conviene instalarlo para que funcione y no estorbe
Desde arquitectura y obra, el emplazamiento es casi tan importante como el esquema eléctrico. Un buen equipo de enlace debe quedar localizable, accesible, seco y mantenible. Si escondes demasiado el acceso, cada lectura, revisión o intervención se convierte en una pequeña obra.
En vivienda unifamiliar, suele resolverse con un nicho o armario exterior o en una zona de fácil acceso desde el borde de la parcela, siempre coordinado con el criterio de la distribuidora. En edificios plurifamiliares, la solución habitual pasa por un cuarto técnico o por una centralización de contadores bien ordenada. La elección no es estética solo por capricho: depende de la seguridad, del mantenimiento y de la lógica de la instalación.Yo suelo insistir en cinco condiciones básicas:
- Acceso sin obstáculos para lectura, inspección y mantenimiento.
- Protección frente a humedad, lluvia directa, polvo o condensaciones.
- Espacio real para abrir, manipular y sustituir elementos.
- Señalización clara para que cualquiera identifique qué parte corresponde a medida y qué parte a protección.
- Integración razonable con la envolvente del edificio, sin sacrificar el acceso técnico.
Si el proyecto prevé fachada vista, mi criterio es no convertir el armario en un parche. Se puede integrar con materiales y juntas del cerramiento, pero sin perder visibilidad ni registro. Esa solución suele funcionar mejor que esconderlo en un rincón incómodo o detrás de una puerta que nadie encuentra después.
Cuando la ubicación se decide bien, la siguiente duda lógica es entender qué diferencia a este conjunto de otros cuadros que sí ve el usuario final en su vivienda.
En qué se diferencia de la CGP, la centralización y el cuadro interior
Este es uno de los puntos donde más confusión encuentro en reformas. No todo es “el cuadro eléctrico”. En realidad, cada tramo cumple una función distinta y conviene separarlos mentalmente para no mezclar decisiones.
| Elemento | Función principal | Ubicación habitual | Error frecuente |
|---|---|---|---|
| CGP | Protege la línea general de alimentación | Inicio de la instalación de enlace | Confundirla con el cuadro del usuario |
| Centralización de contadores | Agrupa los equipos de medida de varios usuarios | Cuarto técnico o zona común | No prever espacio para ampliaciones o sustituciones |
| Equipo de protección y medida | Integra medida y protecciones básicas en un conjunto compacto | Vivienda unifamiliar o suministro sencillo | Instalarlo sin coordinarlo con la distribuidora |
| Cuadro interior de mando y protección | Distribuye los circuitos de la vivienda y protege cada línea final | Interior de la vivienda o local | Creer que sustituye al resto de la instalación de enlace |
Por eso me parece un error habitual tratar el conjunto como si fuera solo un mueble técnico. En realidad, es una secuencia de decisiones que deben encajar entre sí. Y cuando no encajan, el problema casi nunca aparece el primer día, sino cuando toca ampliar potencia, cambiar el contador o añadir una nueva demanda eléctrica.
Los fallos que más encarecen la obra
En reformas y obra nueva, los errores se repiten con una regularidad sorprendente. Algunos parecen pequeños en el momento de dibujar el plano, pero luego obligan a rehacer rozas, mover canalizaciones o cambiar una envolvente completa.
- No dejar reserva de espacio. Yo suelo recomendar, como criterio práctico, reservar en torno a un 20% de espacio útil adicional para futuras ampliaciones.
- Olvidar la accesibilidad. Un armario bonito pero incómodo termina generando costes de mantenimiento y problemas de lectura.
- Mezclar protecciones de enlace con protecciones interiores. No hacen el mismo trabajo ni resuelven los mismos riesgos.
- Ignorar la humedad o la radiación directa. En exterior, la envolvente debe responder al entorno, no solo al plano.
- No coordinar cargas futuras. Si más adelante habrá fotovoltaica, cargador de vehículo eléctrico o una ampliación de potencia, el esquema debe preverlo desde el inicio.
- Dejar el montaje sin etiquetado claro. Parece un detalle menor, pero ahorra muchas horas cuando alguien vuelve a intervenir sobre la instalación.
También veo una confusión de fondo: se piensa que el coste de un mal diseño está en la caja, cuando en realidad está en la obra posterior. Cambiar un nicho, rehacer un acceso o reordenar cables después de cerrar paramentos sale mucho más caro que dejar el montaje bien resuelto desde el principio.
Con eso en mente, tiene sentido pasar de los fallos al criterio práctico: qué conviene prever en una vivienda nueva o en una reforma seria.
Lo que yo dejaría resuelto antes de cerrar el tabique
Si estuviera cerrando un proyecto hoy, revisaría tres cosas antes de darlo por terminado: espacio, accesibilidad y futuro uso. El primer punto evita que el armario quede justo; el segundo garantiza que el mantenimiento no sea una batalla; el tercero prepara la instalación para lo que casi siempre llega después, que es más demanda eléctrica.
En una vivienda con previsión de autoconsumo o recarga de vehículo eléctrico, no basta con pensar en el contador. Hay que mirar el conjunto: recorrido de cables, capacidad de ampliación, protecciones adicionales y orden general de la instalación. En un edificio, además, conviene documentar todo con fotos de obra, referencias claras y planos actualizados. Ese material vale más de lo que parece cuando pasan unos años y alguien necesita intervenir sin desmontar media vivienda.
Mi conclusión práctica es simple: este conjunto no debe diseñarse como un trámite, sino como una pieza de infraestructura del edificio. Cuando se integra bien, queda discreto y hace su trabajo durante años; cuando se improvisa, termina imponiendo sus límites sobre la arquitectura, la reforma y el mantenimiento.
