Lo esencial para entender una red de saneamiento bien resuelta
- El criterio base es sencillo: gravedad, trazado limpio, ventilación correcta y registros accesibles.
- En España, el CTE HS 5 distingue entre sistema separativo, mixto o semiseparativo según cómo se conduzcan las aguas.
- La evacuación de pluviales se dimensiona con superficie servida, pendiente e intensidad de lluvia de referencia, que en el CTE parte de 100 mm/h.
- Los cierres hidráulicos evitan que los gases de la red entren en los locales ocupados.
- La instalación debe probarse antes de cerrar acabados; si no, los defectos aparecen cuando ya es tarde.
- Una red fácil de registrar y limpiar dura más y da menos problemas en cada episodio de lluvia intensa.
Qué resuelve una red de saneamiento bien diseñada
Yo suelo mirar esta instalación desde un ángulo muy simple: tiene que sacar el agua fuera del edificio sin convertirlo en una fuente de humedad, olores o averías. En la práctica, eso significa separar bien las aguas sucias de las pluviales cuando el esquema del proyecto lo permite, darles una salida lógica por gravedad y evitar recorridos caprichosos que acumulen sólidos o dificulten la limpieza.
El CTE insiste en tres ideas que en obra se notan enseguida: el trazado debe ser sencillo, las tuberías tienen que ser autolimpiables y la red debe quedar accesible para mantenimiento y reparación. Si una bajante queda oculta sin registros, si un colector cambia de dirección demasiado a menudo o si un sifón no trabaja bien, el problema no aparece el primer día, pero aparece.
También hay un matiz que me parece clave en España: cuando no existe red pública de alcantarillado, el edificio no puede “improvisar” una única salida para todo. La evacuación de residuales y la de lluvia deben resolverse por separado, con tratamiento adecuado para las primeras y vertido al terreno o a la solución prevista para las segundas, siempre dentro de la normativa aplicable. Con esa base clara, la siguiente decisión ya no es teórica: hay que escoger el esquema de red que de verdad encaja con el edificio.
Qué sistema conviene en cada caso
El punto de partida no es “qué sistema gusta más”, sino qué admite la parcela, qué red pública existe y cómo va a funcionar el edificio en servicio. En el CTE, cuando hay dos redes públicas diferenciadas, la lógica es clara: cada red interior conecta con su exterior correspondiente. Cuando solo existe una, puede plantearse un sistema mixto o un sistema separativo con conexión final, pero siempre con la solución de cierre hidráulico que impida el paso de gases entre ambas redes.
| Sistema | Cómo funciona | Cuándo suele encajar mejor | Punto débil si se ejecuta mal |
|---|---|---|---|
| Separativo | Las derivaciones, bajantes y colectores de residuales y pluviales van por separado hasta su conexión exterior. | Cuando hay dos redes públicas o cuando el proyecto busca una gestión más limpia y flexible del agua de lluvia. | Exige más coordinación de espacio, más trazado y una ejecución más ordenada. |
| Mixto o semiseparativo | Las bajantes y derivaciones se mantienen separadas, pero los colectores se unifican antes de la salida. | Cuando solo hay una red exterior y conviene simplificar parte de la instalación interior. | Si la unión final no está bien resuelta, aparecen olores, sobrecargas y mantenimiento difícil. |

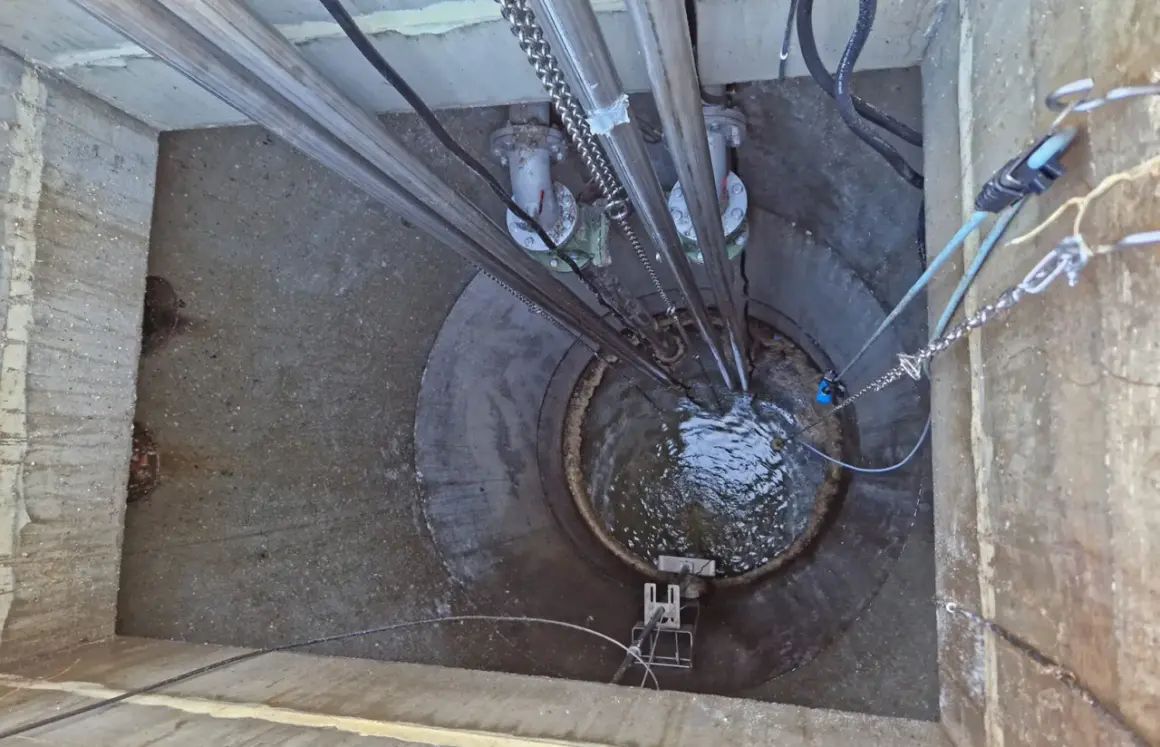

| Con bombeo | Se usa cuando la evacuación por gravedad no es posible y hay que elevar el agua hasta la cota de salida. | Sótanos, rampas de garaje o puntos por debajo de la red de alcantarillado. | Depende de equipos mecánicos, energía y revisiones periódicas; no perdona descuidos. |
Yo no elegiría un sistema solo por economía inicial. En un edificio bien pensado, la separación de pluviales mejora el control de caudales y puede facilitar la reutilización futura del agua de lluvia; en una rehabilitación compleja, en cambio, a veces el semiseparativo es el equilibrio más razonable entre espacio disponible, coste y normativa. Con el sistema decidido, el siguiente paso es el cálculo, porque ahí se gana o se pierde fiabilidad.
Cómo se dimensiona sin improvisar
El dimensionado de esta red no debería hacerse “a ojo”. En pluviales, el CTE trabaja con la superficie servida en proyección horizontal, la pendiente del canalón o colector y una intensidad pluviométrica de referencia de 100 mm/h. Si la lluvia de cálculo es distinta, la superficie servida se corrige con el factor correspondiente; eso evita el error muy común de copiar una tabla sin mirar el contexto climático real del proyecto.
Pluviales de cubierta
Para orientarse, estas son algunas referencias habituales de bajantes de aguas pluviales para el régimen de 100 mm/h que recoge el CTE. Yo las tomo como base de proyecto, no como excusa para olvidar la pluviometría local ni la geometría real de la cubierta.| Superficie en proyección horizontal servida | Diámetro nominal orientativo de la bajante |
|---|---|
| 65 m² | 50 mm |
| 113 m² | 63 mm |
| 177 m² | 75 mm |
| 318 m² | 90 mm |
| 580 m² | 110 mm |
| 805 m² | 125 mm |
| 1.544 m² | 160 mm |
| 2.700 m² | 200 mm |
La lectura práctica es esta: si la cubierta cambia, si la pendiente real se complica o si la zona tiene una intensidad de lluvia distinta, el diámetro no puede mantenerse por simple inercia. También conviene recordar que el colector de pluviales debe poder evacuar sin retenciones y que la propia cubierta tiene que conservar su capacidad portante si aparecen acumulaciones imprevistas de agua por obturaciones o por una mala elección del sistema.
Lee también: Arqueta sifónica - dónde va, cómo funciona y qué exige el CTE
Aguas residuales y colectores mixtos
En la parte sanitaria, el cálculo se apoya en unidades de desagüe, ventilación y trazados que permitan el flujo por gravedad. Cuando el sistema es mixto, no basta con sumar caudales como si todo fuese agua de lluvia: hay que convertir la carga sanitaria a una superficie equivalente y después comprobar el diámetro final del colector. Esa es una de las razones por las que los proyectos “resueltos de memoria” acaban fallando en obra.
Si yo tengo que resumir el dimensionado en una frase, diría esto: pluviales por superficie y lluvia; residuales por carga sanitaria, ventilación y recorrido real. Cuando el dimensionado encaja, el proyecto debe bajar al detalle de los componentes que mantienen la instalación viva.
Elementos que no pueden faltar
Una red de saneamiento no se define solo por sus tubos. Los elementos auxiliares son los que evitan los olores, los ruidos, las obstrucciones y las averías repetitivas. En una obra bien resuelta, yo reviso siempre estos puntos:- Cierres hidráulicos: sifones individuales, botes sifónicos, sumideros sifónicos y arquetas sifónicas. Su función es impedir que el aire de la red pase a los locales ocupados.
- Bajantes y colectores: conducen el agua por gravedad y deben trabajar con pendientes y recorridos lógicos, sin cambios bruscos innecesarios.
- Ventilación primaria, secundaria y terciaria: estabiliza presiones, evita el sifonado y protege los cierres hidráulicos.
- Arquetas y registros: permiten inspección, limpieza y reparación sin obras destructivas.
- Rebosaderos y puntos de alivio: son importantes en cubiertas donde el agua no debe quedar retenida si un desagüe se obstruye.
- Sistemas de elevación: imprescindibles cuando la salida por gravedad no es posible.
La ventilación merece un comentario aparte. El CTE indica que la ventilación primaria puede ser suficiente en edificios de menor altura y que la bajante debe prolongarse sobre la cubierta con una altura adecuada; además, la salida no debe quedar cerca de tomas de aire exterior. Traducido a lenguaje de obra: si la ventilación está mal situada, el edificio acabará oliendo antes o después. Y si los cierres hidráulicos no quedan protegidos, el sifonado se lleva por delante parte del sistema.
También hay una regla material que yo no negociaría: las canalizaciones deben ser impermeables, resistentes a la corrosión, capaces de soportar cargas externas y con suficiente lisura interior. No es una lista decorativa; es lo que marca la diferencia entre una instalación durable y otra que envejece mal desde el primer invierno. Y si el plano parece limpio, aún queda la parte que más separa un proyecto correcto de uno problemático: la obra y la prueba.
Cómo se ejecuta en obra y cómo se comprueba
La ejecución no debería romper la lógica del proyecto. Si la red estaba bien pensada en plano, en obra hay que conservar tres cosas: el trazado más sencillo posible, el acceso para mantenimiento y la continuidad de la ventilación. Yo suelo insistir mucho en que las tuberías ocultas vayan por patinillos o cámaras registrables, o que en su defecto existan arquetas y registros bien colocados. Ocultar una red para “limpiar” el diseño visual no compensa si luego no se puede mantener.
- Verifico el trazado antes de cerrar falsos techos o patinillos.
- Compruebo que cada cambio de dirección está justificado y resuelto con piezas adecuadas.
- Reviso que los cierres hidráulicos queden accesibles y con alturas correctas.
- Compruebo la ventilación y su salida sobre cubierta.
- Hago las pruebas de estanqueidad antes de dar por terminada la instalación.
Las pruebas del CTE son bastante claras. La red puede comprobarse con agua, con aire o con humo según el caso. En la prueba con agua, la instalación se somete a presiones que no deben bajar de 0,3 bar ni superar 1 bar; con aire, el rango máximo es 0,5 a 1 bar, y la prueba se considera correcta si la presión se mantiene estable durante tres minutos. La prueba con humo, por su parte, se usa sobre la red de aguas residuales y su ventilación, y sirve para detectar fugas de aire y problemas de estanqueidad en cierres y uniones.
Yo no cierro una obra sin revisar además algo muy básico: que los desagües no dejan olor, que no hay sifonados en aparatos conectados y que la red responde bien cuando varios puntos descargan a la vez. Una vez verificado el montaje, lo que toca es evitar los fallos que vuelven a aparecer en la primera lluvia seria.
Errores frecuentes que sigo viendo
En saneamiento, los errores más caros no suelen ser sofisticados; suelen ser repetidos. Muchos nacen de resolver demasiado rápido algo que luego queda oculto bajo acabados. Yo vigilaría especialmente estos:
| Error | Qué provoca | Cómo lo evito yo |
|---|---|---|
| Mezclar pluviales y residuales sin un criterio claro | Olores, sobrecargas y retorno de gases | Defino desde proyecto si la red es separativa, mixta o con conexión final protegida |
| Dimensionar pluviales solo con una tabla sin corregir por clima local | Bajantes insuficientes o sobredimensionadas | Aplico la intensidad de lluvia real del emplazamiento y reviso la superficie servida |
| Ocultar tuberías sin registros | Mantenimiento difícil y reparaciones invasivas | Dejo acceso desde patinillos, cámaras registrables o arquetas |
| Descuidar la ventilación | Vacío de sifones, ruidos y malos olores | Compruebo la continuidad de la ventilación primaria y, si hace falta, la secundaria o terciaria |
| No prever rebosaderos o alivios en cubierta | Acumulación de agua y carga extra sobre la estructura | Integro una estrategia de desagüe de seguridad en cubiertas críticas |
| Desatender descargas agresivas o de actividad profesional | Corrosión, vertidos inadecuados y averías prematuras | Separo o pretrato esos caudales antes de conectarlos a la red |
El patrón es siempre el mismo: una instalación falla menos por un tubo mal elegido que por una decisión de conjunto mal coordinada. Con eso controlado, el sistema deja de ser una suma de piezas y pasa a convertirse en una solución sólida de arquitectura y sostenibilidad.
Lo que cambia cuando busco una solución más sostenible
Cuando proyecto con una mirada más sostenible, no me interesa solo evacuar agua; me interesa gestionar mejor cada litro. Separar pluviales abre la puerta a recoger agua de lluvia para riego, limpieza o usos no potables cuando el proyecto y la normativa lo permiten. También permite reducir la carga sobre el alcantarillado y evitar que una lluvia intensa convierta la red interior en un cuello de botella.
En rehabilitación, la decisión inteligente no siempre es la más compleja. A veces gana el sistema más simple, siempre que sea registrable, ventilado y fácil de mantener. Otras veces compensa introducir una pequeña solución de bombeo, una mejora de cubierta o un rebosadero bien diseñado antes que perseguir una perfección teórica imposible en obra existente. Yo aquí prefiero hablar claro: la sostenibilidad real no es añadir capas de complejidad, sino diseñar para durar, inspeccionarse y repararse sin drama.
Si me quedo con una idea práctica para cualquier proyecto, es esta: la red de saneamiento debe pensarse junto con la cubierta, la estructura y el mantenimiento, no como un anexo técnico de última hora. Cuando eso se respeta, el edificio responde mejor en lluvia, envejece mejor y da menos problemas en servicio.
