La instalación de enlace es la columna vertebral que lleva la energía desde la acometida hasta la instalación interior de un edificio. Cuando está bien resuelta, simplifica la lectura de contadores, el mantenimiento y cualquier ampliación futura; cuando está mal planteada, complica la obra y encarece cada intervención posterior. Yo la trato como una pieza de proyecto, no como un trámite, porque de ella dependen la seguridad, el orden y la capacidad de crecimiento del inmueble.
Lo esencial que conviene tener claro antes de diseñarla
- Une la red exterior con la instalación del usuario y discurre siempre por zonas de uso común.
- Se compone de CGP, LGA, centralización de contadores, derivaciones individuales y dispositivos generales de mando y protección.
- En edificios plurifamiliares suele funcionar mejor una centralización ordenada y accesible que un esquema improvisado.
- El REBT fija trazados, alturas, accesos y condiciones de protección que no conviene dejar “para luego”.
- Si prevés autoconsumo o más potencia en el futuro, conviene dejar espacio y canalizaciones desde el principio.
Qué es realmente una instalación de enlace
Yo la explico de forma sencilla: es el tramo que conecta la red de distribución con la instalación interior del usuario y organiza todo lo que pasa entre medias. No se trata solo de cables; también hay protección, medida, reparto y acceso para mantenimiento. Por eso, en un edificio serio, este conjunto se diseña con el mismo cuidado que una escalera, una cubierta o un cuarto técnico.
Su lógica es clara. Arranca al final de la acometida y termina en los dispositivos de mando y protección del usuario. Además, queda ubicada en zonas comunes y pasa a ser responsabilidad del propietario o de la comunidad, así que conviene pensarla como una infraestructura común, estable y fácil de registrar, no como un añadido improvisado que se resuelve al final de obra.
En un suministro sencillo para un único usuario, parte de esta cadena puede simplificarse. En cambio, cuando hay varios consumidores, conviene separar bien cada función para evitar cruces, accesos incómodos y problemas de mantenimiento. Con esa base, tiene sentido ver qué piezas la componen y qué papel juega cada una.
Qué piezas la forman y por qué importa distinguirlas
La parte interesante no es memorizar siglas, sino entender qué hace cada una y dónde falla cuando se diseña mal. En proyectos de vivienda colectiva, comercio o pequeña industria, esa claridad ahorra tiempo en obra y evita discusiones posteriores con la distribuidora, el instalador o la comunidad.
| Elemento | Función | Dónde suele ir | Qué vigilo yo |
|---|---|---|---|
| CGP o caja general de protección | Protege la línea general de alimentación y marca el inicio de la propiedad del usuario | Lo más próxima posible a la red pública, normalmente en el límite entre lo público y lo privado | Accesibilidad, protección frente a otras instalaciones y tipo de envolvente |
| LGA o línea general de alimentación | Lleva la energía desde la CGP hasta la centralización de contadores | Recorridos comunes, cortos y lo más rectos posible | Longitud, número de cambios de dirección y capacidad de ampliación |
| Centralización de contadores | Agrupa la medida de varios usuarios y ordena la lectura y el control | Cuarto de contadores o lugar equivalente, siempre accesible | Ventilación, precinto, legibilidad y espacio para maniobrar |
| DI o derivación individual | Conduce la energía desde la LGA hasta cada usuario | Por zonas comunes y con trazado independiente para cada suministro | Que no haya empalmes, que cada línea sea independiente y que no se compartan neutros o protecciones |
| DGMP o dispositivos generales de mando y protección | Protegen y permiten cortar la instalación interior del usuario | Muy cerca del punto de entrada de la derivación individual | Altura, accesibilidad y separación respecto a zonas de uso indebido |
| CPM o caja de protección y medida | Simplifica suministros pequeños al reunir protección y medida | En casos de un único usuario o dos alimentados desde el mismo lugar | Que no se use como solución universal cuando el edificio ya pide otra lógica |
La clave no es acumular elementos, sino que cada uno haga su trabajo sin invadir el del otro. Cuando una CGP queda demasiado lejos o la LGA se llena de codos, la instalación pierde claridad y mantenimiento. Yo suelo revisar el recorrido como si fuera una circulación del edificio: si es lógico para una persona, normalmente también lo es para una buena instalación. Una vez diferenciadas las piezas, el siguiente paso es decidir cómo conviene ordenarlas según el tipo de edificio.
Cómo se ordena según el tipo de edificio
El esquema cambia bastante según el uso, el número de usuarios y la previsión de carga. Aquí es donde muchas obras se complican por intentar forzar una solución “bonita” en vez de la más racional. A mí me interesa más que el sistema sea mantenible, ampliable y fácil de inspeccionar.

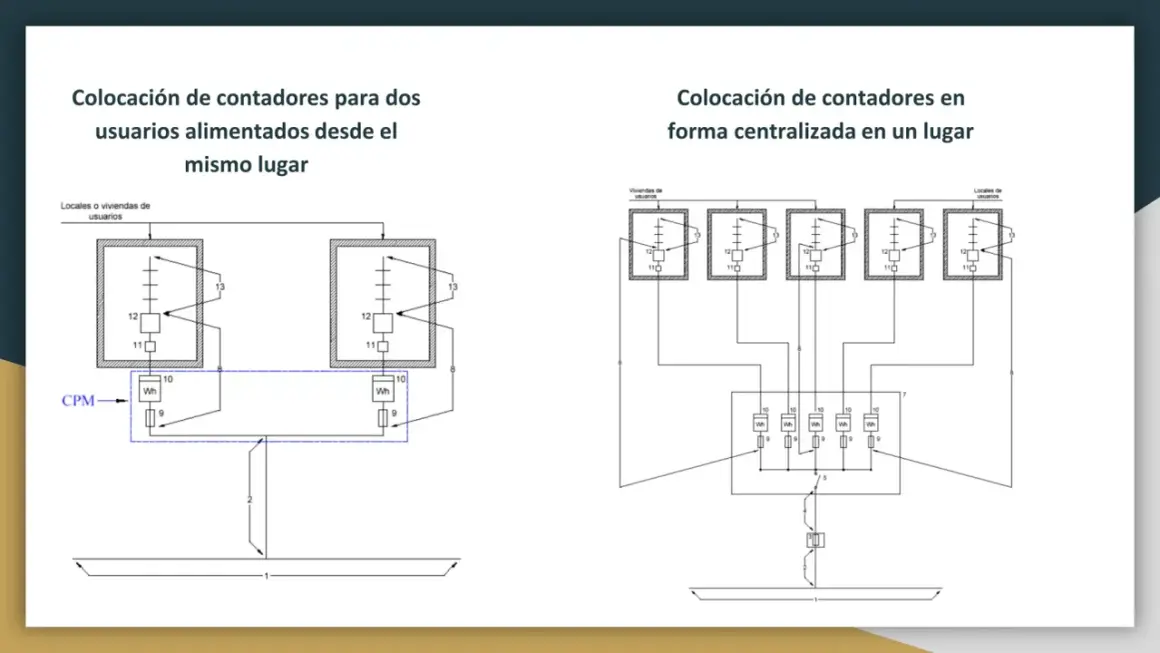

| Escenario | Cuándo encaja | Lo que suele funcionar mejor | Límite práctico |
|---|---|---|---|
| Vivienda unifamiliar | Un solo usuario con necesidad simple | Solución simplificada con caja de protección y medida, si el suministro lo permite | Menor margen para crecer sin tocar la instalación |
| Dos usuarios desde el mismo punto | Pareados, anexos o pequeños conjuntos compartidos | Esquema simplificado, con protección y medida muy próximas | Exige coordinar muy bien accesos y servidumbres |
| Edificio plurifamiliar | Viviendas, oficinas o comercio con varios suministros | Centralización única y derivaciones individuales independientes | Pide cuarto de contadores, espacios comunes y buen trazado vertical |
| Edificio grande o uso industrial | Muchas cargas o varias plantas con previsión alta | Una o varias centralizaciones según la distribución del edificio | La coordinación con arquitectura y estructura se vuelve decisiva |
En viviendas colectivas, oficinas y edificios con concentración de usos, el esquema centralizado suele ser el más sensato. Si la previsión de cargas lo aconseja, puede tener sentido repartir varias centralizaciones en distintos lugares o plantas. El criterio no es estético; es operativo. Y cuando la obra se hace con mentalidad de explotación, no solo de entrega, se agradece mucho. Esa decisión solo funciona bien si se respeta el marco técnico; por eso conviene bajar al detalle normativo.
Qué exige el REBT y dónde no conviene improvisar
El Reglamento Electrotécnico para Baja Tensión deja bastante menos margen de lo que muchos creen. No lo digo para dramatizar, sino porque, en la práctica, las correcciones más caras suelen venir de no haber respetado distancias, accesos o trazados básicos. Yo reviso siempre estos puntos:
- La CGP debe quedar próxima a la red pública y protegida frente a otras instalaciones como agua, gas o telecomunicaciones.
- La LGA debe ser lo más corta y rectilínea posible, discurriendo por zonas de uso común.
- Las canalizaciones verticales de la LGA deben resolverse en conductos registrables y precintables, con resistencia al fuego adecuada y sin mezclar usos.
- Los contadores han de poder leerse y mantenerse con comodidad; en la práctica, la accesibilidad vale tanto como la técnica.
- Los DGMP deben colocarse muy cerca del punto de entrada de la derivación individual; en viviendas, junto a la puerta de entrada, y en locales, cerca del acceso.
- Las derivaciones individuales no deben llevar empalmes y cada una ha de ser independiente de las demás.
Hay varios detalles que merecen atención porque luego no admiten arreglos elegantes. En viviendas, los dispositivos generales de mando y protección se sitúan entre 1,4 y 2 metros de altura; en locales comerciales, la altura mínima es de 1 metro. Para la derivación individual, el reglamento incluso prevé un tubo de reserva por cada diez derivaciones, o fracción, y en locales sin partición definida, al menos un tubo por cada 50 m². Además, el trazado vertical de la LGA se resuelve con un conducto exclusivo, registrable cada planta y con cortafuegos cada tres plantas como mínimo.
Estas reglas no son capricho. Reducen riesgos, facilitan futuras ampliaciones y evitan que una avería obligue a abrir acabados o a desmontar media instalación. Cuando eso falla, el problema no suele ser eléctrico al principio; suele ser de obra y de mantenimiento, que es peor porque se arrastra.
Los fallos que más caros salen en obra
He visto que los sobrecostes de este tipo de instalaciones casi nunca vienen de un cable concreto. Vienen del retrabajo: abrir, rehacer, mover, volver a legalizar. Por eso conviene detectar los errores típicos antes de cerrar falsos techos, patinillos o tabiques.
| Error habitual | Consecuencia | Cómo lo evito yo |
|---|---|---|
| LGA demasiado larga o con demasiados codos | Peor comportamiento, más dificultad de mantenimiento y más obra innecesaria | Diseñar el recorrido más corto y directo posible desde el principio |
| Cuarto de contadores mal ubicado | Lecturas incómodas, accesos difíciles y problemas con la explotación | Buscar un espacio común, ventilado y realmente accesible |
| No dejar reservas de canalización | La primera ampliación obliga a romper acabados | Prever tubos de reserva y holgura de sección desde la obra inicial |
| Mezclar electricidad con agua, gas o telecomunicaciones | Interferencias, riesgo y conflicto entre oficios | Separar recorridos y respetar bien los espacios técnicos |
| DGMP colocado en un sitio poco lógico | Peor seguridad y uso incómodo para el usuario | Situarlo cerca de la entrada y a la altura correcta |
| No pensar en el crecimiento de la carga | La instalación envejece mal y se queda corta pronto | Dejar capacidad para ampliaciones y cambios de uso |
Yo suelo fijarme en una idea simple: si un técnico tiene que dar demasiadas vueltas para leer, intervenir o ampliar, el proyecto ya va tarde. El edificio puede acabar funcionando, sí, pero lo hará con fricción. Y eso, en construcción, casi siempre se paga dos veces. Y si el edificio va a incorporar autoconsumo o más demanda en el futuro, la conexión deja de ser solo un cierre y pasa a ser parte de la estrategia energética.
Cómo encaja hoy con autoconsumo y futuras ampliaciones
En 2026, la realidad de muchas promociones y rehabilitaciones ya incluye fotovoltaica, comunidades energéticas, puntos de recarga o control remoto de consumos. Eso cambia la mirada sobre la instalación. El IDAE recuerda que, en autoconsumo colectivo, la conexión suele hacerse en las instalaciones de enlace y no directamente en la red interior de cada consumidor. Traducido a obra: el cuarto de contadores y su entorno dejan de ser una zona “muerta” y pasan a ser un punto estratégico.
Yo, cuando proyecto con visión de futuro, dejo espacio físico, canalizaciones vacías y accesos claros. No hace falta sobredimensionarlo todo, pero sí evitar que una mejora posterior obligue a taladrar elementos nuevos o a invadir zonas ya terminadas. Esto es especialmente importante en edificios que quieren ser sostenibles de verdad: no solo por el ahorro energético, sino por la facilidad con la que podrán adaptarse a nuevos usos sin rehacer medio inmueble.
También conviene pensar en la lectura, en la telemedida y en el mantenimiento preventivo. Una centralización ordenada facilita cambios de contador, ampliaciones de potencia y revisiones sin interrumpir tanto la vida del edificio. Al final, una buena infraestructura eléctrica no se nota por lo que exhibe, sino por lo poco que estorba cuando el edificio evoluciona.
La revisión que hago antes de darla por buena
Antes de cerrar un proyecto así, yo repaso cinco cosas sin negociar:
- Que el trazado sea corto, rectilíneo y coherente con el uso común del edificio.
- Que CGP, contadores, derivaciones y cuadros sean accesibles y estén bien ubicados.
- Que no existan empalmes indebidos ni elementos compartidos donde cada suministro debe ser independiente.
- Que haya reservas reales para ampliación, autoconsumo o cambios de potencia.
- Que la solución encaje con el REBT y con la forma en que el edificio se va a usar de verdad.
Si estos puntos encajan, la instalación deja de ser un foco de problemas y se convierte en una infraestructura limpia, mantenible y preparada para crecer. Yo prefiero cerrar cualquier obra así: con una solución que no solo cumple, sino que también envejece bien.
